Diámetro Interior de Manguera
04H1/4" ID (Dash -04 / DN 6)
06H3/8" ID (Dash -06 / DN 10)
08H1/2" ID (Dash -08 / DN 12)
12H3/4" ID (Dash -12 / DN 20)
16H1" ID (Dash -16 / DN 25)
32H2" ID (Dash -32 / DN 50)
Pagina de producto
FAV

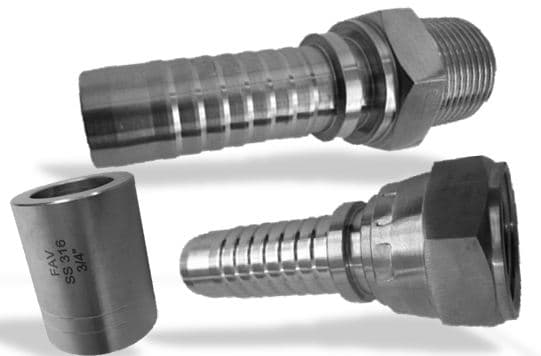

Terminales y Conexiones para Mangueras en Acero Inoxidable FAV
Los Terminales y Conexiones para Mangueras en Acero Inoxidable FAV son acoples hidráulicos e industriales de alta precisión desarrollados para conducción de fluidos a alta presión, productos químicos y entornos corrosivos marinos donde las conexiones de acero al carbono fallan por oxidación. Compatibles con mangueras hidráulicas de 1 malla (1SN), 2 mallas (2SN), 4 espirales de alambre (4SP/4SH), mangueras de teflón PTFE (SAE 100R14) y mangueras termoplásticas, están disponibles en versiones prensadas permanentes y reutilizables de montaje en campo con terminaciones roscadas NPT, BSPP, BSPT, JIC 37°, DIN métrico y bridas SAE.
Fabricados en Acero Inoxidable AISI 316 / 316L y AISI 304 para máxima resistencia a la corrosión marina y química
Compatibilidad con Mangueras: Mallas de alambre 1SN/2SN, 4 espirales 4SP/4SH, teflón liso/corrugado PTFE y termoplásticas
Geometrías de Extremo: NPT Macho/Hembra, BSPP Hembra Giratoria con cono 60°, JIC 37° Giratorio, Métrica DIN 2353 serie ligera y pesada
Conexiones Bridadas: Cabezas de brida SAE Código 61 (3000 PSI) y Código 62 (6000 PSI) en recto, 45° y 90°
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormas de FabricaciónSAE J514, SAE J516, ISO 12151, DIN 3861 / DIN 2353, BS 5200
Diámetros de Manguera1/4" (DN 6), 3/8" (DN 10), 1/2" (DN 12), 5/8" (DN 16), 3/4" (DN 20), 1" (DN 25), 1-1/4" (DN 32), 1-1/2" (DN 40), 2" (DN 50)
Tipos de TerminaciónNPT Macho/Hembra, BSPP Cono 60° Giratorio, BSPT Macho, JIC 37° Giratorio, DIN Métrico DKOL/DKOS, Brida SAE
Ángulos DisponiblesRecto (180°), Codo Curvado a 45°, Codo Curvado a 90°, Codo Forjado a 90°
Material de FabricaciónAcero Inoxidable AISI 316 / 316L (Estándar), SS 304, Monel 400
Presión de TrabajoHasta 6000 PSI (414 bar) en mangueras de 4 espirales; hasta 10,000 PSI en series especiales
Rango de Temperatura-50°C a +260°C (-58°F a +500°F) según la manguera y el sello
Casquillos / FérulasFérulas Non-Skive (sin pelar manguera), Férulas Skive (con pelado) y para mangueras de PTFE
Guía de Selección
Especificaciones de Terminales de Manguera FAV
Seleccione el diámetro interior de manguera, tipo de rosca y geometría de terminal.
NormaSAE J514 / ISO 12151
Medidas DI1/4" a 2"
PresiónHasta 6000 PSI
MaterialInox 316L / 304
Tipo de Rosca de Salida
MNNPT Macho Sólido
FJJIC 37° Hembra Giratoria
FBBSPP Hembra Giratoria Cono 60°
DKOLMétrica DIN 24° Serie Ligera
DKOSMétrica DIN 24° Serie Pesada
FL61Brida SAE Código 61 (3000 PSI)
FL62Brida SAE Código 62 (6000 PSI)
Geometría
STRTerminal Recto (180°)
45ECodo a 45°
90ECodo a 90°
Código de Modelo
FAV-HF-SS316-08FJ-08H-STR
Marca
Tipo
Material
Rosca
Manguera
Geometría
Especificaciones tecnicas
Presión MáximaHasta 6000 PSIG
Mangueras1SN, 2SN, 4SP, PTFE R14
MecanizadoCNC sin rebabas con estrías redondeadas
OrigenMumbai, India
Instrucciones de Prensado
Verifique el diámetro final de prensado (swage diameter) con micrómetro según la tabla de prensado de la manguera.
Asegure que la espiga ingrese hasta el tope marcado en la manguera antes de accionar las mordazas.
Ventajas en Ambientes Corrosivos
En plataformas marinas, buques, plantas químicas y fábricas de alimentos, los terminales convencionales de acero al carbono zincado sufren corrosión galvánica y salina acelerada, provocando reventones de mangueras y paradas no programadas. Los terminales FAV en Acero Inoxidable 316 eliminan el riesgo de herrumbre y mantienen su agarre mecánico intacto.
Cada terminal presenta un perfil de espiga dentada con radios suaves que aseguran una estanqueidad total sin rasgar el tubo interior polimérico, soportando presiones de rotura superiores a 4 veces la presión nominal de trabajo.
Inmunes a la corrosión por niebla salina, agua de mar y químicos de limpieza ácida o alcalina
Modelos reutilizables en campo permiten sustituir tramos de manguera de emergencia sin necesidad de prensadora hidráulica
Paso interior pulido y continuo que reduce pérdidas de carga y calentamiento por fricción hidráulica
Inspección dimensional y de roscas con comparador óptico y calibres paso/no-paso
Tipos de Conexiones Hidráulicas
JIC 37° GiratorioRosca UNF con cono de sellado de 37 grados para equipos móviles sometidos a vibración severa
BSPP 60° GiratorioRosca de gas cilíndrica con cono invertido de 60 grados para maquinaria europea y asiática
Métrica DIN DKOL / DKOSNorma DIN 2353 con cono de 24° y O-ring de sellado en serie ligera (DKOL) y pesada (DKOS)
Roscas NPT CónicasRosca de tubería americana ASME B1.20.1 NPT Macho y Hembra para bombeo químico e industrial
Bridas SAE Código 61/62Cabezas de brida partida para 3000 PSI (Code 61) y 6000 PSI (Code 62) para grúas marinas y minería
Estructura del Código de Parte
Ejemplo de CódigoFAV-HF-SS316-08FJ-08H-STR
Prefijo de MarcaFAV = FAV Fittings and Valves
Familia de ProductoHF = Hose Fitting (Terminal de Manguera)
MaterialSS316 = Acero Inoxidable AISI 316/316L
Rosca de Salida08FJ = 1/2" Tuerca Loca JIC 37° Hembra (3/4-16 UNF)
Diámetro Manguera08H = 1/2" Diámetro Interior de Manguera
FormaSTR = Recto 180° (45E = Codo 45°, 90E = Codo 90°)
