NOSHOK

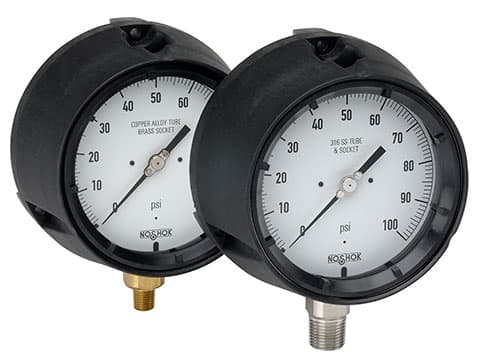

Manómetros de Proceso Serie 600/700 Secos y Llenos de Líquido
Los manómetros de proceso NOSHOK Serie 600/700 cuentan con una robusta caja de seguridad tipo torreta de 4-1/2" en polipropileno negro, diseñada con partición frontal sólida (Solid Front) y parte trasera expulsable (Blow-out Back) para máxima protección del operador. Disponibles con partes húmedas en latón (Serie 600) o en acero inoxidable 316 (Serie 700), en versiones secas rellenables en campo y con llenado de líquido de fábrica para industrias químicas, petróleo y gas, generación de energía, servicios públicos y ambientes de alta vibración.
Manómetros de proceso estilo torreta secos (rellenables en campo) y llenos de líquido (640/740 secos, 660/760 con líquido)
Rangos de vacío y compuestos desde -30 inHg hasta 0 a 15.000 psi
Tamaño de cuadrante de 4-1/2" con alta visibilidad y puntero microajustable
Partición frontal sólida y tapa trasera expulsable para máxima seguridad del personal
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHAplicacionesCampos petroleros y offshore, procesamiento químico, generación de energía, servicios públicos, inyección de plástico y tratamiento de aguas
Tamaño de cuadrante4-1/2" (115 mm)
Precisión±0.5% de la escala completa (ASME B40.1 Grado 2A)
Rangos de presiónVacío y compuestos desde -30 inHg hasta 0 a 15.000 psi
Construcción de cajaPolipropileno negro estilo torreta con frente sólido y tapa trasera expulsable
Partes húmedasSerie 600: Latón / Aleación de cobre; Serie 700: Acero Inoxidable 316
Ejemplo de código45 - 640 - 3000-psi - 1/2 - BT8
Datos técnicos
Referencia de selección y pedidos
Configure el tipo de cuadrante, metalurgia de partes húmedas, rango de presión y accesorios para la Serie de Proceso NOSHOK 600/700.
Tamaño4-1/2" (115 mm)
Precisión±0.5% escala completa (Grado 2A)
Estilo de seguridadSolid Front / Blow-out Back
Rangos de presiónVacío hasta 15.000 psi
Series y Tipos de Caja
640Internos de latón, Seco conexión inferior
660Internos de latón, Lleno de líquido inferior
740Internos AISI 316, Seco conexión inferior
760Internos AISI 316, Lleno de líquido inferior
Rangos de Presión
30vac-30 inHg a 0 psi
30/30-30 inHg a 30 psi
600 a 60 psi
1000 a 100 psi
3000 a 300 psi
10000 a 1.000 psi
30000 a 3.000 psi
50000 a 5.000 psi
100000 a 10.000 psi
150000 a 15.000 psi
Opciones de Escala
psiEscala simple psi
psi/barDoble escala psi/bar
psi/kPaDoble escala psi/kPa
barEscala simple bar
Tamaños de Conexión
1/41/4" NPT macho
1/21/2" NPT macho
SST7/16-20 SAE ajustable
Opciones Populares
SGLente de vidrio de seguridad
MIPPuntero indicador de máxima
PMRAnillo para panel
GY40Glicerina -40°F
SLSilicona
CCCalibración certificada
O2Limpieza para oxígeno
Ejemplo de código de parte
45 - 640 - 3000-psi - 1/2 - BT8
45Tamaño4-1/2"
640Tipo de serieLatón, Seco caja torreta
3000-psiRango0 a 3.000 psi
1/2Conexión1/2" NPT macho
BT8OpciónOrificio latón 0.8 mm
Especificaciones tecnicas
Rangos de presiónVacío hasta 0 a 15.000 psi
Precisión±0.5% escala completa (ASME B40.1 Grado 2A)
Construcción de cajaPolipropileno negro tipo torreta con frente sólido y tapa trasera expulsable
Partes húmedasSerie 600: Latón/Bronce; Serie 700: Acero Inoxidable 316
Conexiones1/4" NPT, 1/2" NPT inferior o posterior baja, SAE J1926-3
Notas de operación
El frente sólido y la tapa de expulsión trasera proporcionan máxima protección al personal durante sobrepresiones accidentales.
Limpieza para oxígeno (O2) disponible en unidades secas o con Halocarbono (HL).
Compatible con sellos de diafragma de montaje directo y manifolds de distribución.
Descripción del Producto
Los manómetros de proceso NOSHOK Serie 600/700 están diseñados específicamente para los exigentes requisitos de las industrias de proceso donde la seguridad del operador, la confiabilidad de medición y la resistencia química son primordiales. El diseño Solid Front interpone una pared sólida entre el elemento de medición y la carátula, desviando cualquier sobrepresión o fallo catastrófico de forma segura hacia la parte posterior del equipo.
Disponibles con conexión inferior o posterior baja, anillos para montaje en panel, lentes de vidrio de seguridad laminado, punteros de máxima y servicios de limpieza certificada para oxígeno.
Precisión ASME B40.1 Grado 2A (±0.5% del span) en toda la escala
Pared de partición frontal sólida con tapa trasera de alivio expulsable
Carátula de 4-1/2" con puntero de filo de cuchillo ajustable a cero
Opciones de llenado: glicerina (estándar GY40), silicona (SL) y halocarbono (HL)
Conexiones NPT de 1/4" y 1/2" en posición inferior y posterior baja
Información de Pedido
Tamaño45 = 4-1/2"
Serie / Tipos de caja640 = Internos en latón, seco; 660 = Internos en latón, lleno de líquido; 740 = Internos en AISI 316, seco; 760 = Internos en AISI 316, lleno de líquido
Rangos de presiónVacío (-30 inHg a 0 psi), compuesto (-30 inHg a 15..300 psi) y presión positiva hasta 15.000 psi
Opciones de escalaEscala simple psi, psi/bar, psi/kPa, psi/kg/cm² y escala simple bar
Tamaños y posiciones de conexión1/4" NPT inferior o posterior baja, 1/2" NPT inferior o posterior baja, 7/16-20 SAE ajustable
Opciones y accesoriosLente de vidrio de seguridad (SG), puntero indicador de máxima (MIP), anillos para panel (PMR), sifones de vapor, amortiguadores de pulsación, limpieza para oxígeno (O2), certificados de calibración (CC)
Ejemplo de Código de Parte
Ejemplo45 - 640 - 3000-psi - 1/2 - BT8
Tamaño45 = 4-1/2"
Tipo de serie y caja640 = Internos en latón, seco tipo torreta, conexión inferior
Rango y escala3000-psi = 0 a 3.000 psi escala simple
Conexión1/2 = 1/2" NPT macho
OpciónBT8 = Orificio roscado de latón 0.8 mm (estándar)
Especificaciones del Producto
Rangos de presiónVacío hasta 0 psi a 15.000 psi
Precisión±0.5% escala completa (ASME B40.1 Grado 2A)
Rangos de temperaturaSeco: -40°F a 150°F (-40°C a 65°C); Lleno (Glicerina): -4°F a 140°F (-20°C a 60°C); Lleno (Silicona): -40°F a 140°F (-40°C a 60°C)
Límites de presión de trabajoPresión dinámica: limitada al 60% del rango (máx 0.9x FS). Presión estática: limitada al 90% del rango (máx 1x FS). Sobrepresión momentánea máx 1.5x FS (<10.000 psi)
Caja y anilloPolipropileno negro estilo torreta con frente sólido y tapa trasera expulsable
Lente de ventanaPolicarbonato estándar, vidrio de seguridad laminado (SG) o vidrio de instrumentos (GL) opcional
PunteroAluminio balanceado con acabado negro y microajuste de cero
Notas de Operación
Por cada 18°F (10°C) de variación respecto a la temperatura de calibración (68°F / 20°C), puede presentarse hasta ±0.4% de error adicional.
La limpieza para servicio de oxígeno (O2) está disponible únicamente en manómetros secos (640/740) o con llenado de Halocarbono (HL).
El diseño de frente sólido aísla el medio de proceso del operador en caso de rotura del tubo Bourdon.
Diseño autodrenante y rellenable en campo que permite pasar fácilmente de seco a lleno de líquido.
Consulte a ATH Performance para ensambles especiales con sellos de diafragma, manifolds de distribución y sifones.
