Diámetros
1" - 2"1" a 2" NPS
3" - 6"3" a 6" NPS
Pagina de producto
SKYLAND

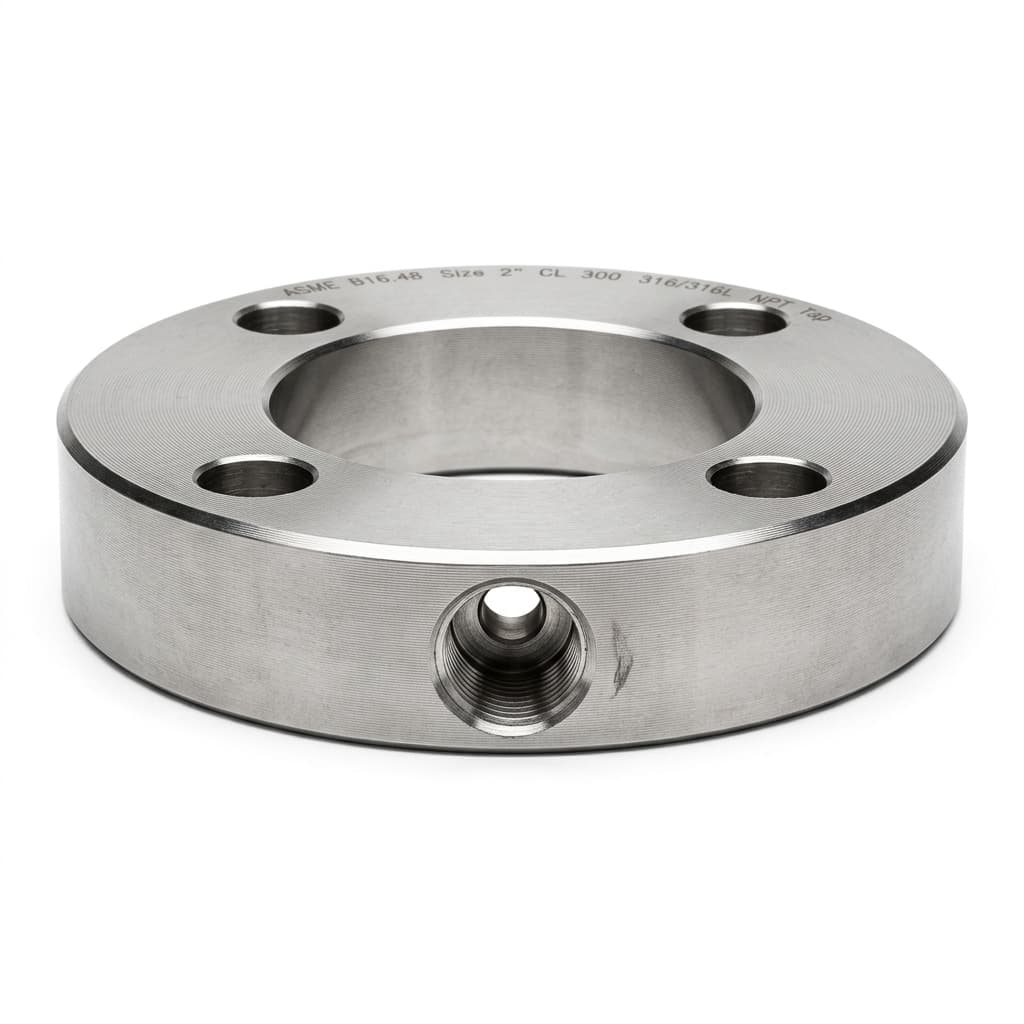

Anillos de Purga y Venteo ASME B16.48 (Bleed Rings / Drip Rings)
Los Anillos de Purga (Bleed Rings / Drip Rings) de Skyland se instalan entre bridas estándar ASME B16.5. Cuentan con tomas radiales roscadas NPT o socket weld para alivio de presión, drenaje de líquidos, venteo de gases o conexión de transmisores sin intervenir la tubería.
Norma ASME B16.48
Clases: 150, 300, 600, 900, 1500 y 2500 LBS
Diámetros: 1/2" a 24" NB (DN 15 a DN 600)
Tomas roscadas estándar: 1/2" NPT, 3/4" NPT o Socket Weld (1 o 2 puertos opuestos)
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormaASME B16.48
Clases150# a 2500#
Diámetros1/2" a 24"
Tomas1/2" NPT (H) o 3/4" NPT (H)
MaterialesASTM A105N, A182 F316L, Dúplex
Tomas de Instrumentación
Anillos de Purga ASME B16.48
Seleccione diámetro nominal, clase y tamaño de toma.
NormaASME B16.48
Espesor38 mm (1.5")
Ejemplo de Código
SKL-BR-030-300RF-1/2NPT-316L
SKLMarcaSkyland Metal & Alloys
BRTipoAnillo de Purga (Bleed Ring)
030Diámetro3" NPS
300RFClaseClase 300 RF
1/2NPTTomaToma 1/2" NPT
316LMaterialASTM A182 F316L
Especificaciones tecnicas
NormaASME B16.48
Notas Operativas
Facilitan lavado y despresurización de líneas entre válvulas de bloqueo.
Descripción
Permiten instalar manómetros, válvulas de purga o inyección de químicos entre bridas existentes.
