SKYLAND

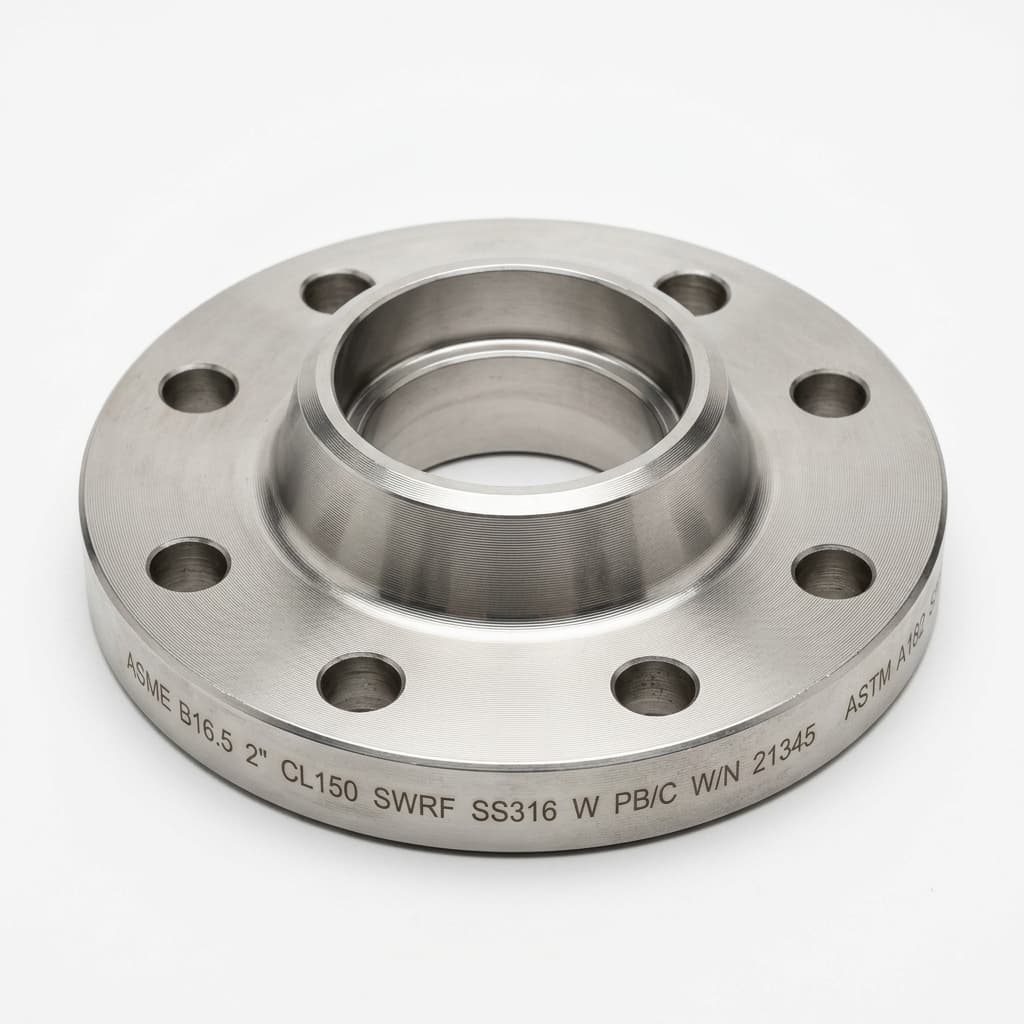

Bridas con Caja para Soldar ASME B16.5 (SWRF)
Las Bridas Socket Weld (SWRF) de Skyland están diseñadas para líneas de alta presión en diámetros reducidos (1/2" a 4" NPS). El tubo encaja en el encastre interior con hombro de tope y se asegura con soldadura de filete exterior, ofreciendo alta resistencia a fatiga y flujo interno sin resaltes.
Normas: ASME / ANSI B16.5, DIN 2633 y EN 1092-1
Clases de Presión: 150, 300, 600, 1500 y 2500 LBS
Diámetros: 1/2" a 4" NPS (DN 15 a DN 100)
Alojamiento con hombro interior que garantiza alineación perfecta
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormaASME / ANSI B16.5
Clases150# a 2500#
Diámetros1/2" a 4" NPS
MaterialesASTM A105N, A182 F316L, Dúplex F51
Selección Técnica
Bridas Socket Weld ASME B16.5
Seleccione diámetro nominal, clase y material.
NormaASME B16.5
Diámetros1/2" a 4"
Ejemplo de Código
SKL-SW-020-300RF-316L
SKLMarcaSkyland Metal & Alloys
SWTipoBrida Socket Weld (SWRF)
020Diámetro2" NPS (DN 50)
300RFClaseClase 300 RF
316LMaterialASTM A182 F316L
Especificaciones tecnicas
NormaASME B16.5
Notas de Montaje
Dejar 1.6 mm de holgura térmica antes de soldar según ASME B31.3.
Descripción
Diseñadas para líneas de vapor, químicas y de lubricación de pequeño diámetro.
