Radios de Curvatura
3DRadio = 3 x Diámetro Nominal
5DRadio = 5 x Diámetro Nominal (Estándar Gasoductos)
10DRadio = 10 x Diámetro Nominal (Ultra baja resistencia)
Pagina de producto
SKYLAND

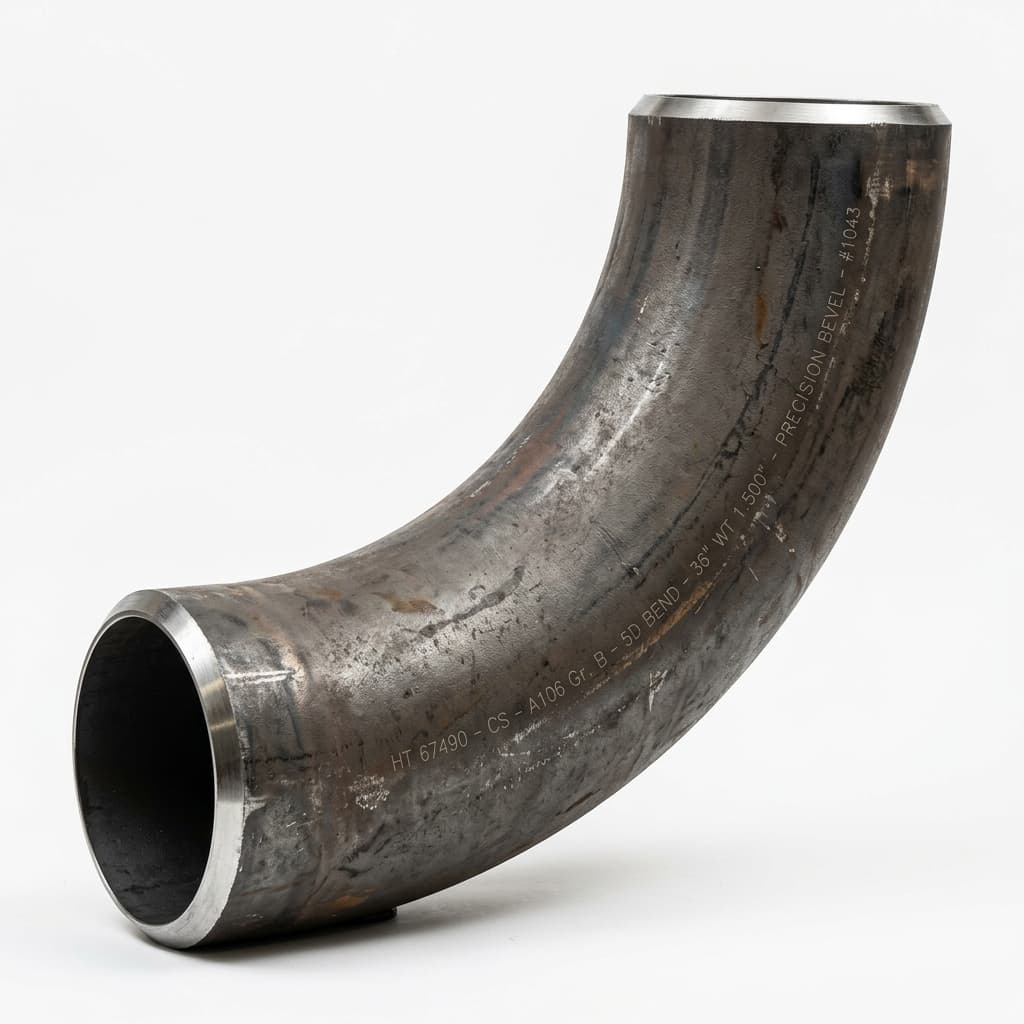

Curvas de Inducción de Radio Especial ASME B16.49 / B16.9 (3D, 5D, 6D, 8D, 10D)
Las Curvas de Inducción Térmica Skyland se fabrican según ASME B16.49, ASME B16.9 e ISO 15590-1 para transporte de hidrocarburos y líneas de proceso. Sus amplios radios (3D, 5D, 6D, 8D, 10D) permiten el paso libre de herramientas de inspección interna (PIGs) minimizando pérdidas de carga.
Normas: ASME B16.49, ASME B16.9, MSS SP-75 e ISO 15590-1
Radios de curvatura: 3D, 5D, 6D, 8D, 10D y radios mayores hasta 20D
Ángulos: 15°, 30°, 45°, 60°, 90°, 120° y 180° con patas tangentes extendidas
Diámetros: 2" a 48" NB (DN 50 a DN 1200) con espesores de pared de hasta 60 mm
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormasASME B16.49, ASME B16.9, MSS SP-75, ISO 15590-1
Radios3D, 5D, 6D, 8D, 10D, 12D, 15D, 20D
Ángulos15° a 180° (tolerancia ±0.5°)
Diámetros2" a 48" (DN 50 a DN 1200)
MaterialesAPI 5L Gr. B hasta X80, A234 WPB, A420 WPL6, Dúplex 2205
Tuberías de Transporte
Especificaciones de Curvas de Inducción
Seleccione diámetro, radio (3D/5D/10D), ángulo y longitud de tangentes.
NormaASME B16.49 / ISO 15590-1
Radios3D, 5D, 6D, 8D, 10D
Piggable100% Paso de PIG Garantizado
Ejemplo de Código
SKL-IB-120-90D-5D-X65-SCH80
SKLMarcaSkyland Metal & Alloys
IBTipoCurva de Inducción
120Diámetro12" NPS (DN 300)
90DÁngulo90 Grados
5DRadio5D (1524 mm)
X65MaterialAPI 5L / WPHY 65
SCH80CédulaSchedule 80
Especificaciones tecnicas
NormaASME B16.49 / ASME B16.9
Notas Operativas
Curvas 5D y 10D minimizan erosión en transporte de crudo pesado y pulpas minerales.
Tecnología de Inducción
El curvado por inducción calienta un anillo estrecho de la tubería mientras un brazo radial la curva con enfriamiento continuo por agua.
Garantiza el paso fluido de raspatubos inteligentes (PIGs) sin riesgo de atascos en gasoductos.
