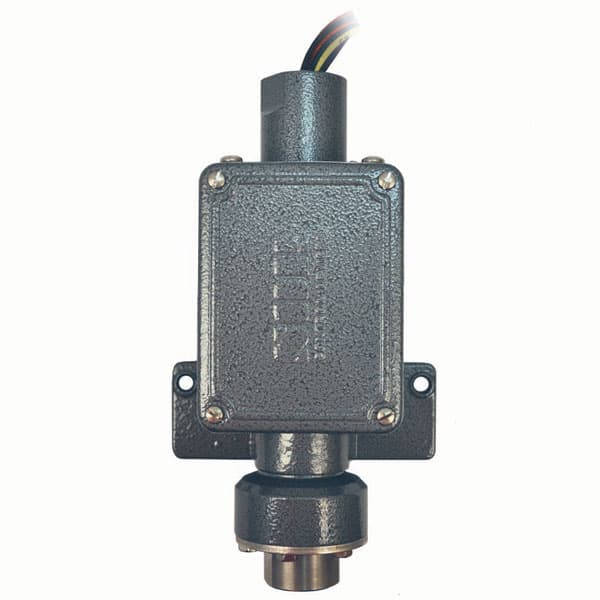

Interruptor de Presión Antiexplosión Sellado Herméticamente Big Hermet (Serie BL / U8)

Name: Interruptor de Presión Antiexplosión Sellado Herméticamente Big Hermet (Serie BL / U8)
Brand: SOR

El Interruptor de Presión Antiexplosión Sellado Herméticamente Big Hermet de SOR (Serie con Carcasa BL y Diafragma Soldado U8) es un instrumento de control de presión de máxima robustez y confiabilidad, diseñado para áreas peligrosas e industrias de proceso severo como refinerías de petróleo, plataformas marinas, plantas petroquímicas, centrales eléctricas y plantas de tratamiento de gas. Combinando el mecanismo sensor de balance de fuerzas Static O-Ring de SOR con un diafragma totalmente soldado a prueba de fuego U8 y una cápsula de acero sellada herméticamente para el microinterruptor, toda la unidad cuenta con certificación integral UL y CSA para Clase I, Grupos A, B, C, D y Clase II, Grupos E, F, G; Divisiones 1 y 2. El sistema de diafragma U8 une el diafragma sensor, el disco de cilindro y el puerto de conexión en una sola pieza soldada capaz de resistir exposición a fuego directo a 1.038 °C (1.900 °F) durante 30 minutos a la sobrepresión nominal sin sufrir fugas. Permite calibración y ajuste de punto de disparo en campo sin necesidad de desclasificar el área peligrosa ni cortar el suministro eléctrico, cuenta con certificación de seguridad funcional IEC 61508 SIL 2 y está respaldado por la garantía de fábrica de 3 años de SOR Controls Group.

Unidad completa listada por UL y certificada por CSA para áreas clasificadas Clase I, Grupos A, B, C, D y Clase II, Grupos E, F, G, Divisiones 1 y 2

Cápsula de acero sellada herméticamente que aísla los contactos de conmutación de atmósferas corrosivas, humedad y ácido sulfhídrico (H2S)

Sistema patentado de diafragma soldado U8 a prueba de fuego (Fire-Safe) probado a 1.038 °C (1.900 °F) por 30 minutos bajo sobrepresión nominal

Ajuste de punto de consigna en campo con tuerca autoblocante y escala graduada sin desclasificar el área clasificada ni abrir la envolvente

Solicitar Cotización Volver a Productos

Interruptor de Presión Antiexplosión Sellado Herméticamente Big Hermet (Serie BL / U8)

Listo para cotizarComparta su rango, conexion y tipo de caja.

Hablar con ATH

Rangos de Presión de Trabajo30 inHg Vac a 7.000 psi (1 bar Vac a 480 bar) en 15 combinaciones de pistón y resorte

Repetibilidad±1% del rango total de ajuste

Certificación AntiexplosiónUL Listed / CSA Certified Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Div 1 y 2

Grado de Protección de CarcasaNEMA 4, 4X, IP65 para intemperie (Carcasa BL de Aluminio 356 libre de cobre)

Cápsula de ConmutaciónCápsula de acero sellada herméticamente (KB SPDT: 15A @ 250 VCA, EB DPDT: 5A @ 250 VCA, JR/JB Oro)

Diafragma a Prueba de FuegoDiafragma soldado U8 Fire-Safe en 316SS (prueba de llama a 1.900 °F / 30 min s/ Patente US 4.438.305)

Conexión a Proceso1/2" NPT Hembra estándar (1/4" NPT Hembra opcional) en 316SS, Monel o Hastelloy C

Conexión Eléctrica3/4" NPT Hembra con cables conductores flexibles de 18" 18 AWG (o caja de conexiones TB opcional)

Temperatura Ambiente-40 °C a 75 °C (-40 °F a 167 °F)

Nivel de Integridad de SeguridadCertificación IEC 61508 SIL 2 para circuitos SIS

Garantía de FábricaGarantía limitada de 3 años de SOR Controls Group

Especificaciones Técnicas y Matriz de Selección

Guía Técnica Interruptor Antiexplosión Big Hermet de SOR

Seleccione el rango de pistón/resorte, elemento de conmutación, metalurgia de diafragma fire-safe, conexión a proceso y accesorios para servicio en áreas clasificadas.

Rango de Presión30 in Hg Vac a 7.000 psi (480 bar)

Clasificación ÁreaClase I, Grupos A, B, C, D; Div 1 y 2

DiafragmaU8 Soldado Fire-Safe (1.900 °F / 30 min)

SeguridadSIL 2 Certificado / Listado UL y CSA

Selección de Rango Ajustable (Pistón y Resorte)

12-4Pistón 12, Resorte 4: 0,5 a 6 psi (35 a 415 mbar) [Prueba 400 psi / 27 bar]

4-4Pistón 4, Resorte 4: 2 a 25 psi (0,14 a 1,7 bar) [Prueba 1.000 psi / 70 bar]

6-3Pistón 6, Resorte 3: 12 a 100 psi (0,8 a 7 bar) [Prueba 2.500 psi / 175 bar]

5-3Pistón 5, Resorte 3: 25 a 240 psi (1,7 a 16 bar) [Prueba 6.000 psi / 410 bar]

9-5Pistón 9, Resorte 5: 200 a 1.000 psi (14 a 70 bar) [Prueba 6.000 psi / 410 bar]

9-45Pistón 9, Resorte 45: 200 a 1.750 psi (14 a 120 bar) [Prueba 6.000 psi / 410 bar]

1-45Pistón 1, Resorte 45: 500 a 4.000 psi (35 a 275 bar) [Prueba 6.000 psi / 410 bar]

Carcasa Antiexplosión

BLCarcasa Antiexplosión listada UL / CSA para Clase I Div 1 y 2, Grupos A, B, C, D (Aluminio libre de cobre, NEMA 4X, IP65)

Cápsula de Microinterruptor Sellada Herméticamente

KBCápsula Sellada SPDT: 15A @ 250 VCA, 0,4A @ 125 VCC, 5A @ 30 VCC

EBCápsula Sellada DPDT: 5A @ 250 VCA, 0,5A @ 125 VCC, 5A @ 30 VCC

JRContactos de Oro SPDT para circuitos de baja corriente PLC/DCS: 1A @ 125 VCA, 1A @ 28 VCC

JBContactos de Oro DPDT para circuitos de baja corriente PLC/DCS: 1A @ 125 VCA, 1A @ 30 VCC

Sistema de Diafragma (Partes Húmedas)

U8Sistema de Diafragma Soldado Fire-Safe U8 en 316SS (Resiste 1.900 °F por 30 min, requerido para certificación UL/CSA integral)

U9Diafragma Metálico Soldado U9 en 316SS, Monel o Hastelloy C (Sin junta tórica)

U7Diafragma Enrasado Soldado U7 en 1" NPT(M) 316SS para fluidos viscosos y lodos

Puerto de Presión y Material a Proceso

C2A1/2" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M) [Estándar con U8]

C1A1/4" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M)

A2A1/2" NPT Hembra, Monel

J2A1/2" NPT Hembra, Hastelloy C

Accesorios Opcionales

CVDocumentación Canadian Registration Number (CRN)

DSConstrucción Certificada CSA Dual Seal

HTCaja de Bornes Universal en Acero Inoxidable (1/2" NPT)

NCCumplimiento con NACE MR0175 / ISO 15156 para gas amargo

PKKit de Montaje para Pedestal / Tubería de 1-1/2" a 2"

PYTag de Acero Inoxidable 316 fijado con alambre 304SS

YYRecubrimiento Exterior Epóxico de Poliimida con Pigmento 316SS

Arquitectura de Modelo SOR

6BL-KB3-U8-C2A-YY

6PistónPistón #6 (Rango 12 a 100 psi)

BLCarcasaCarcasa Antiexplosión UL/CSA

KBInterruptorInterruptor Sellado SPDT 15A

3ResorteResorte de Rango #3

U8DiafragmaDiafragma Soldado Fire-Safe U8

C2APuerto a Proceso1/2" NPT Hembra 316SS

YYAccesoriosPintura Epóxica de Poliimida

Especificaciones tecnicas

Rango de Ajuste30 in Hg Vac a 7.000 psi (1 bar Vac a 480 bar)

Repetibilidad±1% del rango total de ajuste

Clasificación de Área PeligrosaUL / CSA Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Div 1 y 2

Grado de ProtecciónNEMA 4, 4X, IP65 (Aluminio Fundido 356 Libre de Cobre)

Cápsula de ConmutaciónCápsula de acero sellada herméticamente SPDT o DPDT

Resistencia al FuegoProbado a 1.038 °C (1.900 °F) por 30 minutos a sobrepresión nominal (Pat. US 4.438.305)

Conexión a Proceso1/2" NPT Hembra (316SS, Monel, Hastelloy C)

Conexión Eléctrica3/4" NPT Hembra con cables de 18"

Temperatura de Operación-40 °C a 75 °C (-40 °F a 167 °F)

Certificación de SeguridadIEC 61508 SIL 2 para lazos de seguridad SIS

GarantíaGarantía limitada de 3 años de SOR Controls Group

Notas de Aplicación y Seguridad en Campo

El ajuste del punto de consigna en campo se realiza bajo tensión de manera segura sin desclasificar el área clasificada.

El sistema de diafragma soldado U8 es obligatorio para que el interruptor completo posea la certificación UL y CSA.

El tapón de purga sinterizado de acero inoxidable previene la acumulación de condensación en el interior de la envolvente.

Utilice el accesorio HT cuando se requieran bornes de tornillo dentro de una caja antiexplosión en vez de cables libres.

Descripción General y Arquitectura Antiexplosión

El interruptor de presión antiexplosión Big Hermet de SOR es el estándar indiscutible para aplicaciones de conmutación de presión en entornos hostiles y clasificados. Al integrar la confiabilidad del sistema sensor Static O-Ring de balance de fuerzas con una cápsula de acero herméticamente sellada y el diafragma soldado U8 a prueba de fuego, este instrumento otorga las máximas clasificaciones de seguridad sin comprometer la facilidad de mantenimiento en campo.

La presión del proceso actúa sobre el diafragma soldado, transfiriendo la fuerza al resorte de rango y desplazando el vástago del pistón apenas unas milésimas de pulgada para accionar el interruptor de acción rápida. Dado que los contactos eléctricos están sellados al vacío en una cápsula de acero con pasamuros de vidrio a metal, los gases explosivos y vapores corrosivos no pueden interactuar con los arcos eléctricos. Esto permite realizar ajustes externos del punto de consigna en campo bajo tensión sin necesidad de abrir la carcasa ni tramitar permisos de trabajo en caliente.

Certificación UL/CSA para atmósferas con acetileno, hidrógeno y polvos combustibles Clase II

La construcción soldada U8 elimina juntas tóricas elastoméricas garantizando contención del fluido durante incendios de planta

Tuerca de calibración micrométrica autoblocante con escala de referencia visual para verificación rápida del set point

Tapón de purga sinterizado de acero inoxidable que facilita el drenaje de condensado en ambientes húmedos y marinos

Elevadas presiones de prueba que protegen al equipo ante sobrepresiones bruscas y arranques de bombas

Guía de Rangos y Combinaciones Pistón / Resorte

Pistón 12 (12-4 / 12-45)0,5 a 6 psi (35 a 415 mbar) / 1 a 16 psi (70 a 1100 mbar) | Sobrepresión: 200 psi | Prueba: 400 psi

Pistón 4 (4-2 / 4-4 / 4-45)2 a 8 psi (0,14 a 0,55 bar) / 2 a 25 psi / 4 a 75 psi (0,3 a 5 bar) | Sobrepresión: 750 psi | Prueba: 1.000 psi

Pistón 6 (6-2 / 6-3 / 6-45)7 a 30 psi (0,5 a 2 bar) / 12 a 100 psi / 25 a 275 psi (1,7 a 19 bar) | Sobrepresión: 1.500 psi | Prueba: 2.500 psi

Pistón 5 (5-3 / 5-5 / 5-45)25 a 240 psi (1,7 a 16 bar) / 35 a 375 psi / 45 a 550 psi (3,1 a 38 bar) | Sobrepresión: 2.500 psi | Prueba: 6.000 psi

Pistón 9 (9-4 / 9-5 / 9-45)100 a 500 psi (7 a 35 bar) / 200 a 1.000 psi / 200 a 1.750 psi (14 a 120 bar) | Sobrepresión: 2.500 psi | Prueba: 6.000 psi

Pistón 1 (1-45)500 a 4.000 psi (35 a 275 bar) | Sobrepresión: 5.000 psi | Prueba: 6.000 psi

Rangos de Vacío (54 y 56)54-118: 30 inHg a 0 Vac | 56-216: 30 inHg Vac a 20 psi | 56-316: 30 inHg Vac a 160 psi

Opciones de Microinterruptor y Capacidad Eléctrica

Elemento KB (Estándar SPDT)Cápsula de Acero Sellada SPDT: 15A @ 125/250 VCA, 0,4A @ 125 VCC, 5A @ 30 VCC (Multiplicador: 1,0)

Elemento EB (DPDT)Cápsula de Acero Sellada DPDT: 5A @ 125/250 VCA, 0,5A @ 125 VCC, 5A @ 30 VCC (Multiplicador: 3,5)

Elemento JR (Oro SPDT)Contactos de Oro SPDT para señales digitales PLC/DCS: 1A @ 125 VCA, 1A @ 28 VCC (Multiplicador: 1,0)

Elemento JB (Oro DPDT)Contactos de Oro DPDT para señales redundantes de bajo nivel: 1A @ 125 VCA, 1A @ 30 VCC (Multiplicador: 3,5)

Cables de SalidaCables conductores de 18" (450 mm) 18 AWG identificados por código de colores por puerto conduit 3/4" NPT

Estructura de Modelo y Guía de Pedido

Los interruptores Big Hermet se configuran según la nomenclatura de 6 posiciones de SOR: [1. Pistón] [2. Carcasa] - [3. Microinterruptor] [4. Resorte] - [5. Diafragma] - [6. Puerto de Presión] - [Accesorios].

Ejemplo de Modelo: 6BL-KB3-U8-C2A-YY representa Pistón 6 (rango 12-100 psi), Carcasa Antiexplosión BL, Interruptor Hermético KB SPDT, Resorte 3, Diafragma Soldado Fire-Safe U8 en 316SS, Puerto a Proceso C2A de 1/2" NPT(H) en 316SS y Recubrimiento Epóxico YY.

Código de CarcasaBL: Antiexplosión certificada UL/CSA para Clase I Div 1/2 con Diafragma Soldado U8

Código de DiafragmaU8: Sistema de Diafragma Soldado a Prueba de Fuego en Acero Inoxidable 316, Monel o Hastelloy

Puerto a ProcesoC2A: 1/2" NPT Hembra en 316SS | C1A: 1/4" NPT Hembra en 316SS | J2A: 1/2" NPT Hastelloy C | A2A: 1/2" NPT Monel

Accesorios DestacadosCV (CRN), DS (Dual Seal), HT (Caja de Conexiones Inox), NC (NACE MR0175), PK (Kit Montaje Pedestal), PY (Tag 316SS), YY (Pintura Epóxica)
