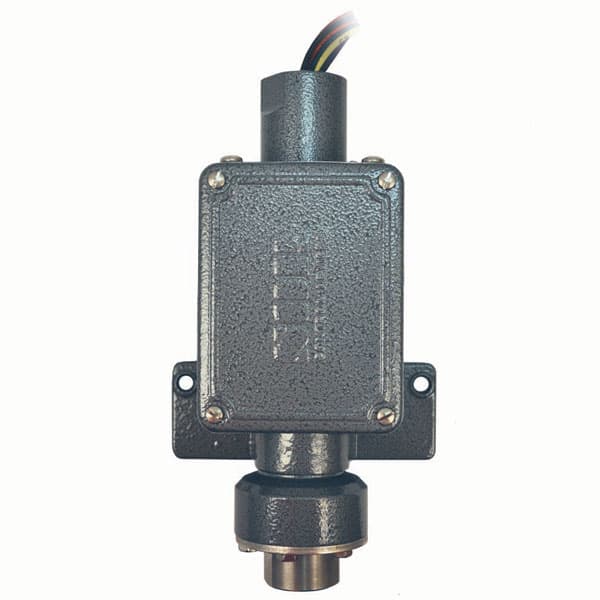

Interruptor de Presión Sellado Herméticamente Big Hermet (Serie BA)

Name: Interruptor de Presión Sellado Herméticamente Big Hermet (Serie BA)
Brand: SOR

El Interruptor de Presión Sellado Herméticamente Big Hermet de SOR (Serie con Carcasa BA) es un instrumento de control de presión industrial diseñado para montaje en pared o panel en procesos donde el fácil acceso, la protección contra atmósferas corrosivas y la alta confiabilidad son factores decisivos. Equipado con un mecanismo de conmutación de acción rápida sellado herméticamente dentro de una cápsula de acero a prueba de explosión con pasamuros sellados de vidrio a metal, los contactos eléctricos quedan totalmente aislados de la humedad ambiental, vapores químicos, niebla salina y gases corrosivos. Basado en el principio de balance de fuerzas Static O-Ring de SOR con un recorrido mecánico infinitesimal (unas pocas milésimas de pulgada), el interruptor ofrece una repetibilidad insuperable (±1% del rango), efecto de temperatura despreciable y una alta tolerancia a frecuencias de ciclado y vibraciones severas. Sus rangos de ajuste abarcan desde 30 inHg de vacío hasta 7.000 psi (480 bar) con una extensa gama de diafragmas y sellos húmedos (Buna-N, Viton, Kalrez, Acero Inox 316L, Monel, Hastelloy), certificación de seguridad funcional SIL 2 y el respaldo de la garantía de fábrica de 3 años de SOR Controls Group.

Cápsula de acero sellada herméticamente que aísla los contactos eléctricos de atmósferas corrosivas, H2S, humedad y aire salino

Ajuste de punto de consigna realizado en campo con facilidad y sin desclasificar el área clasificada ni abrir cápsulas selladas

Mecanismo de pistón Static O-Ring con balance de fuerzas que otorga repetibilidad de ±1% del rango sin fricción ni desgaste mecánico

Amplios rangos de ajuste desde 30 inHg de vacío hasta 7.000 psi (480 bar) en 15 combinaciones de pistón y resorte

Solicitar Cotización Volver a Productos

Interruptor de Presión Sellado Herméticamente Big Hermet (Serie BA)

Listo para cotizarComparta su rango, conexion y tipo de caja.

Hablar con ATH

Rango de Ajuste30 inHg Vac a 7.000 psi (1 bar Vac a 480 bar) en 15 combinaciones de pistón y resorte

Repetibilidad±1% del rango total de ajuste

Protección de CarcasaNEMA 4, 4X, IP65 para intemperie (Aluminio Fundido 356 Libre de Cobre Carcasa BA)

Cápsula de ConmutaciónCápsula de acero sellada herméticamente (KB SPDT 15A, EB DPDT 5A, JR/JB Contactos de Oro)

Aprobación de InterruptorLa cápsula de conmutación cuenta con certificación UL, CSA y SAA para áreas clasificadas

Conexión a Proceso1/4" NPT Hembra estándar | 1/2" NPT Hembra opcional (316SS, Aluminio, Latón, Monel)

Conexión Eléctrica3/4" NPT Hembra con cables flexibles de 18" 18 AWG

Límite de Temperatura Ambiente-40 °C a 75 °C (-40 °F a 167 °F)

Presión de PruebaHasta 6.000 psi (410 bar); Sobrepresión hasta 5.000 psi (340 bar)

Certificaciones de Calidad y SeguridadIEC 61508 SIL 2, Sistema de Calidad Registrado ISO 9001

Garantía de FábricaGarantía limitada SOR de 3 años

Especificaciones Técnicas y Matriz de Selección

Guía Técnica Interruptor de Presión Sellado Herméticamente Big Hermet Serie BA de SOR

Configure su interruptor Big Hermet BA seleccionando el rango de pistón/resorte, microinterruptor, diafragma húmedo, conexión a proceso y accesorios.

Rango de Trabajo30 in Hg Vac a 7.000 psi (480 bar)

Protección CarcasaNEMA 4, 4X, IP65 Aluminio Fundido

Cápsula de ContactosCápsula de Acero Sellada Herméticamente

SeguridadSIL 2 Certificado / Garantía de 3 años

Selección de Rango de Presión (Pistón y Resorte)

12-4Pistón 12, Resorte 4: 0,5 a 6 psi (35 a 415 mbar) [Prueba 400 psi / 27 bar]

4-4Pistón 4, Resorte 4: 2 a 25 psi (0,14 a 1,7 bar) [Prueba 1.000 psi / 70 bar]

6-3Pistón 6, Resorte 3: 12 a 100 psi (0,8 a 7 bar) [Prueba 2.500 psi / 175 bar]

5-3Pistón 5, Resorte 3: 25 a 240 psi (1,7 a 16 bar) [Prueba 6.000 psi / 410 bar]

9-5Pistón 9, Resorte 5: 200 a 1.000 psi (14 a 70 bar) [Prueba 6.000 psi / 410 bar]

9-45Pistón 9, Resorte 45: 200 a 1.750 psi (14 a 120 bar) [Prueba 6.000 psi / 410 bar]

1-45Pistón 1, Resorte 45: 500 a 4.000 psi (35 a 275 bar) [Prueba 6.000 psi / 410 bar]

Carcasa y Envolvente

BACarcasa Hermética NEMA 4, 4X, IP65 de Aluminio Fundido libre de cobre con Cápsula de Conmutación Hermética (conduit 3/4" NPT)

Elemento de Conmutación Hermético

KBCápsula Sellada SPDT: 15A @ 125/250 VCA, 0,4A @ 125 VCC, 5A @ 30 VCC (Multiplicador: 1,0)

EBCápsula Sellada DPDT: 5A @ 125/250 VCA, 0,5A @ 125 VCC, 5A @ 30 VCC (Multiplicador: 3,5)

JRContactos de Oro SPDT para señales PLC/DCS: 1A @ 125 VCA, 1A @ 28 VCC (Multiplicador: 1,0)

JBContactos de Oro DPDT para señales PLC/DCS: 1A @ 125 VCA, 1A @ 30 VCC (Multiplicador: 3,5)

Diafragmas y Juntas Tóricas (Partes Húmedas)

N4Diafragma TCP (Poliimida/Teflón) + O-Ring Buna-N (-34 °C a 93 °C) [Estándar]

N1Diafragma TCP + O-Ring Viton (0 °C a 204 °C)

N6Diafragma TCP + O-Ring Kalrez FFKM (-15 °C a 204 °C)

M4Diafragma Acero Inox 316L + O-Ring Viton (0 °C a 204 °C)

M2Diafragma Acero Inox 316L + O-Ring Buna-N (-34 °C a 93 °C)

A4Diafragma Monel + O-Ring Viton (0 °C a 204 °C)

H4Diafragma Hastelloy C + O-Ring Viton (0 °C a 204 °C)

Puerto de Presión y Material a Proceso

C1A1/4" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M)

C2A1/2" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M)

B1A1/4" NPT Hembra, Aleación de Aluminio 356

G1A1/4" NPT Hembra, Acero Inoxidable 303

Accesorios Opcionales

CVDocumentación Canadian Registration Number (CRN)

HTCaja de Bornes Universal en Acero Inoxidable (1/2" NPT)

MMPlaca Protectora de Vacío (para vacíos intermitentes > 10 inHg)

NCCumplimiento normativo NACE MR0175 / ISO 15156

PKKit de Montaje en Pedestal / Tubería de 1-1/2" a 2"

PYTag de Acero Inoxidable 316 con alambre 304SS

YYPintura Epóxica Exterior de Poliimida con Pigmento 316SS

Arquitectura de Modelo SOR

6BA-KB3-N4-C1A-YY

6PistónPistón #6 (Rango 12 a 100 psi)

BACarcasaCarcasa de Intemperie BA con cápsula hermética

KBInterruptorCápsula Hermética SPDT 15A

3ResorteResorte de Rango #3

N4DiafragmaDiafragma TCP / O-Ring Buna-N

C1APuerto a Proceso1/4" NPT Hembra 316SS

YYAccesoriosPintura Epóxica Exterior

Especificaciones tecnicas

Rango de Ajuste30 in Hg Vac a 7.000 psi (1 bar Vac a 480 bar)

Repetibilidad±1% del rango total de ajuste

Grado de ProtecciónNEMA 4, 4X, IP65 (Aluminio Fundido 356 Libre de Cobre)

Cápsula de ConmutaciónCápsula de acero sellada herméticamente SPDT o DPDT

Conexión a Proceso1/4" NPT(H) estándar | 1/2" NPT(H) opcional (316SS, Alum, 303SS)

Conexión Eléctrica3/4" NPT Hembra con cables de 18"

Límite de Temperatura Ambiente-40 °C a 75 °C (-40 °F a 167 °F)

Presión de PruebaHasta 6.000 psi (410 bar); Sobrepresión hasta 5.000 psi

Nivel de Integridad de SeguridadCertificación IEC 61508 SIL 2 para lazos SIS

GarantíaGarantía limitada de 3 años de SOR Controls Group

Guías de Aplicación y Seguridad en Campo

La tuerca externa autoblocante permite ajustar el punto de disparo sin desclasificar el área circundante.

La cápsula de acero sellada herméticamente aísla completamente los contactos de los gases corrosivos y la humedad.

El tapón de purga sinterizado proporciona ventilación continua a la envolvente y drena condensaciones internas.

En servicios con vapor hasta 204 °C (400 °F), elija el sistema húmedo M9 e instale un sifón en cola de cerdo.

Descripción del Producto y Arquitectura de Diseño

El interruptor de presión Big Hermet Serie BA de SOR está especialmente diseñado para montaje en pared o en tableros donde la accesibilidad para el ajuste del punto de corte y la protección contra el aire ambiental corrosivo son esenciales. En plataformas offshore, plantas de celulosa, tratamiento de aguas y refinerías químicas, los vapores corrosivos penetran los microinterruptores abiertos convencionales, provocando oxidación de contactos, picaduras y disparos espurios. El Big Hermet soluciona esto aislando el mecanismo snap switch dentro de una cápsula sellada de acero con pasacables de vidrio fundido.

El ensamble sensor de presión utiliza el probado mecanismo de balance de fuerzas Static O-Ring de SOR. La presión del proceso contrarresta de forma directa el resorte de rango, moviendo el vástago del pistón solo unas milésimas de pulgada para accionar la palanca de la cápsula. Este mínimo desplazamiento anula prácticamente la fricción de sellos y la histéresis mecánica, asegurando una repetibilidad superior y una vida útil prolongada.

La cápsula sellada herméticamente elimina la corrosión de contactos por humedad, amoníaco, cloro o gases sulfurosos

Los puntos de ajuste se regulan desde el exterior con tuerca autoblocante y escala graduada sin desclasificar el área

La arquitectura de pistón por balance de fuerzas ofrece excelente resistencia a vibraciones cerca de compresores y motores

Espacio interno cómodo con cables flexibles de 18" 18 AWG o caja de conexiones opcional con bornes de tornillo

Apto para servicio con líquidos, gases, vapor y vacío en una amplia ventana de presiones y temperaturas operativas

Guía de Selección de Rangos y Combinaciones Pistón / Resorte

Rango 12-4 (Baja Presión)0,5 a 6 psi (35 a 415 mbar) | Banda muerta: 0,2 psi | Sobrepresión: 200 psi | Prueba: 400 psi

Rango 4-4 (Media-Baja)2 a 25 psi (0,14 a 1,7 bar) | Banda muerta: 0,5 psi | Sobrepresión: 750 psi | Prueba: 1.000 psi

Rango 6-3 (Planta Estándar)12 a 100 psi (0,8 a 7 bar) | Banda muerta: 1,3 psi | Sobrepresión: 1.500 psi | Prueba: 2.500 psi

Rango 5-3 (Proceso Alto)25 a 240 psi (1,7 a 16 bar) | Banda muerta: 3,0 psi | Sobrepresión: 2.500 psi | Prueba: 6.000 psi

Rango 9-5 (Hidráulica / Alta)200 a 1.000 psi (14 a 70 bar) | Banda muerta: 14 psi | Sobrepresión: 2.500 psi | Prueba: 6.000 psi

Rango 9-45 (Muy Alta)200 a 1.750 psi (14 a 120 bar) | Banda muerta: 23 psi | Sobrepresión: 2.500 psi | Prueba: 6.000 psi

Rango 1-45 (Extrema)500 a 4.000 psi (35 a 275 bar) | Banda muerta: 150 psi | Sobrepresión: 5.000 psi | Prueba: 6.000 psi

Rangos de Vacío (52, 54, 56)52-117: 40-0-40 in.wc | 54-118: 30-0 inHg Vac | 56-216: 30 inHg Vac a 20 psi | 56-316: 30 inHg Vac a 160 psi

Microinterruptores y Opciones de Conmutación

Interruptor KB (SPDT Estándar)Cápsula Hermética SPDT, 15A @ 125/250 VCA, 0,4A @ 125 VCC, 5A @ 30 VCC (Multiplicador de Banda Muerta: 1,0)

Interruptor EB (DPDT Doble Circuito)Cápsula Hermética DPDT, 5A @ 125/250 VCA, 0,5A @ 125 VCC, 5A @ 30 VCC (Multiplicador: 3,5)

Interruptor JR (SPDT Contactos de Oro)Contactos de Oro SPDT para señales de PLC/DCS: 1A @ 125 VCA, 1A @ 28 VCC (Multiplicador: 1,0)

Interruptor JB (DPDT Contactos de Oro)Contactos de Oro DPDT para señales redundantes de bajo nivel: 1A @ 125 VCA, 1A @ 30 VCC (Multiplicador: 3,5)

Materiales Húmedos de Diafragmas y Juntas Tóricas

Sistema N4 (Estándar)Diafragma TCP (Poliimida/Teflón) + O-Ring Buna-N (-34 °C a 93 °C) para aire, agua, aceite lubricante

Sistema N1Diafragma TCP + O-Ring Viton (0 °C a 204 °C) para hidrocarburos y aceites calientes

Sistema N6Diafragma TCP + O-Ring Kalrez FFKM (-15 °C a 204 °C) para solventes aromáticos y químicos agresivos

Sistema M4Diafragma Acero Inox 316L + O-Ring Viton (0 °C a 204 °C) para fluidos corrosivos

Sistema M2Diafragma Acero Inox 316L + O-Ring Buna-N (-34 °C a 93 °C) para aceites hidráulicos estándar

Sistema M9Diafragma Acero Inox 316L + O-Ring EPR (-34 °C a 93 °C, vapor hasta 204 °C) para líneas de vapor

Sistema A4 / A6Diafragma Monel + O-Ring Viton o Kalrez para agua de mar, ambientes marinos y gas amargo

Sistema H4 / H6Diafragma Hastelloy C + O-Ring Viton o Kalrez para ácidos minerales y halógenos

Estructura del Código de Modelo y Árbol de Selección

Los interruptores Big Hermet BA se especifican según el orden: [1. Pistón] [2. Carcasa] - [3. Microinterruptor] [4. Resorte] - [5. Diafragma] - [6. Puerto a Proceso] - [Accesorios].

Ejemplo de Modelo: 6BA-KB3-N4-C1A-YY representa Pistón 6 (12-100 psi), Carcasa de Intemperie BA con cápsula hermética, Interruptor KB SPDT, Resorte 3, sellos N4 TCP/Buna, puerto C1A de 1/4" NPT(H) en 316SS y pintura epóxica exterior YY.

CarcasaBA: Aluminio fundido 356 libre de cobre (NEMA 4, 4X, IP65) con entrada conduit 3/4" NPT

MicrointerruptorKB (SPDT 15A), EB (DPDT 5A), JR (SPDT Oro 1A), JB (DPDT Oro 1A)

DiafragmasN4 (TCP/Buna), N1 (TCP/Viton), N6 (TCP/Kalrez), M4 (316SS/Viton), M2 (316SS/Buna), A4 (Monel), H4 (Hastelloy C)

Puerto a ProcesoC1A: 1/4" NPT(H) 316SS | C2A: 1/2" NPT(H) 316SS | B1A: 1/4" NPT(H) Aluminio | G1A: 1/4" NPT(H) 303SS

AccesoriosCV (CRN), HT (Caja de Conexiones Inox), MM (Protector de Vacío), NC (NACE MR0175), PK (Montaje en Tubería), PY (Tag 316SS), YY (Pintura Epóxica)
