Sistemas de Muestreo de Productos Pesados SOR SENSOR (Serie HPSS)

Name: Sistemas de Muestreo de Productos Pesados SOR SENSOR (Serie HPSS)
Brand: SOR

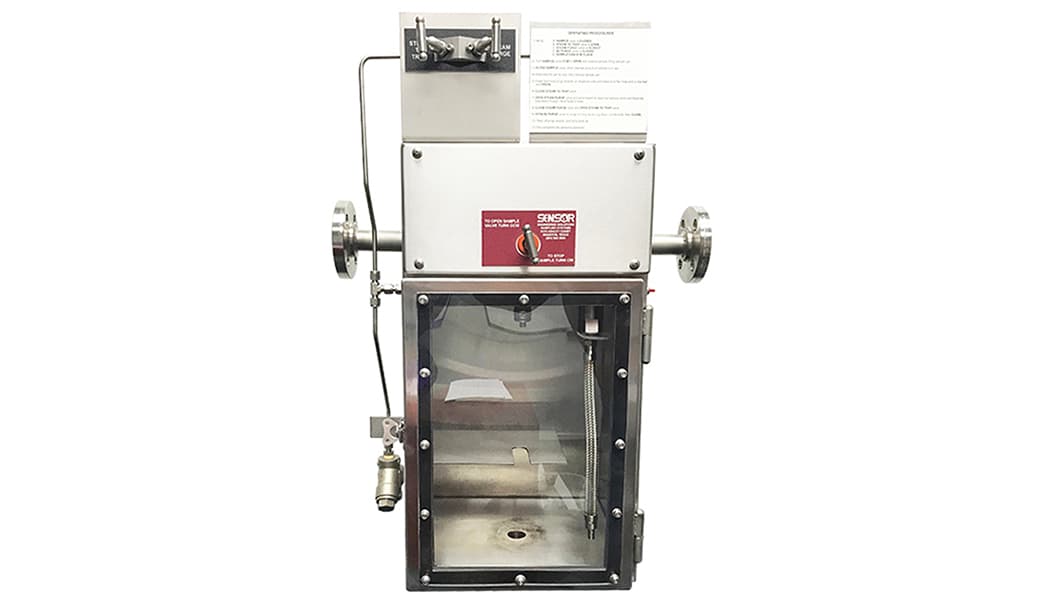

El Sistema de Muestreo de Productos Pesados SENSOR (HPSS) de SOR Controls Group está diseñado para la recolección segura, representativa y confiable de hidrocarburos calientes y de alta viscosidad sin riesgo de exposición para el operador ni taponamiento de líneas. Concebido para las corrientes más severas de refinerías y complejos petroquímicos —incluyendo fondos de vacío, asfalto caliente, alquitrán, residuo atmosférico, gasóleo pesado, resinas sintéticas, polímeros y lodos abrasivos—, el HPSS incorpora tres innovaciones exclusivas de SENSOR: Válvula de Cartucho Removible, Ensamble de Purga de Vapor Libre de Condensado y Adaptador de Purga con Enclavamiento Twist-Lock. El diseño de cartucho permite desmontar e intercambiar los componentes críticos y sellos de la válvula en minutos sin necesidad de desmontar el carrete bridado de la línea de proceso, reduciendo drásticamente los tiempos de paro. Su tubo de descarga con traceado de vapor y su colector de vapor de 3 vías con trampa termodinámica garantizan que únicamente vapor seco ingrese a la línea de purga tras cada toma de muestra, asegurando 100% de fluidez, cero bloqueo por vapor y cero contaminación cruzada.

Toma de muestras segura de líquidos calientes hasta 850 °F (454 °C) y 2,000 psig sin exposición del operador

Válvula de Cartucho Removible: permite sustituir los componentes internos sin desbridar el carrete del proceso

Ensamble de purga de vapor libre de condensado con válvula de aguja de 3 vías y trampa de vapor dedicada

Adaptador de purga Twist-Lock sin herramientas: canaliza los residuos de purga limpiamente hacia el drenaje

Solicitar Cotización Volver a Productos

Sistemas de Muestreo de Productos Pesados SOR SENSOR (Serie HPSS)

Listo para cotizarComparta su rango, conexion y tipo de caja.

Hablar con ATH

Serie de ProductoSOR SENSOR Serie HPSS (Heavy Products Sample System)

Normas de DiseñoASME B31.3 Tuberías de Proceso, API 555, OSHA 1910

Presión Máxima de Operación2,000 psig (137.9 bar) máx.

Temperatura Máxima de Operación850 °F (454 °C) máx. con empaquetadura de Grafoil

Tipo de Válvula de MuestraCartucho tipo 316SSL con puerto de alta viscosidad (HV)

Carrete de Proceso (Spool)Acero Inoxidable 316L estándar (Bridado 1" a 4" ANSI 150# a 600#)

Tubo de DescargaAcero Inoxidable 316 DE 3/8" o 1/2", con camisa/traceado de vapor

Material de SellosAnillos preformados de Grafoil para servicio a alta temperatura

Sistema de Purga de VaporVálvula de 3 vías y trampa de vapor termodinámica (25 a 150 psig vapor)

Adaptador de PurgaAcoplamiento rápido Twist-Lock en 316SS con manguera metálica flexible

Gabinete ProtectorAcero Inoxidable 304 (opciones con o sin aislamiento térmico)

MontajePedestal de tubería galvanizada o 304SS de 2" x 60"

Fluidos de AplicaciónAsfalto, Alquitrán, Residuo de Vacío, Gasóleo Pesado, Resinas, Polímeros, Lodos

Especificaciones Técnicas y Matriz de Selección

Ficha Técnica de Sistemas de Muestreo de Productos Pesados SENSOR HPSS

Parámetros de ingeniería, opciones constructivas y accesorios para las estaciones de muestreo de productos pesados SENSOR HPSS.

Presión Máx.2,000 psig (137.9 bar)

Temperatura Máx.850 °F (454 °C)

ConexiónBridas ANSI 1" a 4"

Tipo VálvulaCartucho 316SSL

Modelos HPSS Estándar y Configuraciones de Proceso

HPSS-100-F150Sistema HPSS, Carrete Bridado 1" ANSI 150#, Válvula de Cartucho 316SS, Gabinete 304SS

HPSS-150-F300Sistema HPSS, Carrete Bridado 1.5" ANSI 300#, Válvula de Cartucho 316SS, Gabinete 304SS

HPSS-200-F300Sistema HPSS, Carrete Bridado 2" ANSI 300#, Válvula de Cartucho 316SS, Gabinete 304SS

HPSS-200-F600Sistema HPSS, Carrete Bridado 2" ANSI 600#, Válvula de Cartucho 316SS, Gabinete 304SS

HPSS-300-F300Sistema HPSS, Carrete Bridado 3" ANSI 300#, Válvula de Cartucho 316SS, Gabinete 304SS

Opciones de Rendimiento y Accesorios de Seguridad

OPT-PICCámara de Aislamiento de Presión (Enfriador de Muestra / Volumen Fijo)

OPT-EDUEyector Neumático/Vapor/Nitrógeno para Evacuación de Humos del Gabinete

OPT-SBVVálvula de Bloqueo Secundaria para Cumplimiento Double Block & Bleed

OPT-INSGabinete 304SS Aislado Térmicamente con Calefactor Eléctrico o Serpentín de Vapor

OPT-MNTPedestal de Montaje en Tubería de Acero Galvanizado de 2" x 60"

Arquitectura del Código de Modelo

HPSS-200-F300-SS-PIC

HPSSModelo BaseSistema de Muestreo de Productos Pesados

200Tamaño CarreteCarrete de 2" Diámetro Nominal

F300Clase BridaBridas ANSI Clase 300

SSMaterialAcero Inoxidable 316/316L

PICOpciónCámara de Aislamiento de Presión Incluida

Especificaciones tecnicas

Presión Máxima de Operación2,000 psig (137.9 bar)

Temperatura Máxima de Operación850 °F (454 °C)

Material de Válvula de MuestraCartucho 316SSL con puerto de alta viscosidad

Material de EmpaquetaduraAnillos preformados de Grafoil

Tubo de DescargaAcero Inoxidable 316 de 3/8" a 1/2" DE, traceado de vapor

Requerimiento de Vapor25 a 150 psig vapor saturado

Gabinete ProtectorChapa calibre 14 en Acero Inoxidable 304 con techo inclinado

Drenaje de Gabinete1/2" o 3/4" FNPT conectado a manguera flexible de purga

Viscosidad de Fluido AplicableHasta 50,000+ cSt (asfaltos, alquitranes, residuos pesados)

Garantía1 Año de Garantía Limitada SOR Controls Group

Instrucciones de Operación y Mantenimiento

Verifique la presión de suministro de vapor y que la válvula de la trampa esté abierta antes de iniciar la maniobra.

Asegúrese de que el recipiente de muestra esté firmemente apoyado bajo el tubo antes de abrir la válvula de cartucho.

Tras recolectar la muestra, acople el adaptador Twist-Lock y abra la purga de vapor durante 15 a 30 segundos.

Revise la empaquetadura de Grafoil periódicamente; ajuste la prensaestopas o sustituya el cartucho durante paradas de planta.

Soluciones de Ingeniería para Fluidos Calientes y Viscosos

El muestreo de fondos de destilación, asfaltos y gasóleos pesados plantea desafíos operativos críticos: los productos se enfrían con rapidez y se solidifican, bloqueando las tomas convencionales de muestra, mientras que las temperaturas extremas (hasta 850 °F) presentan un riesgo severo de quemaduras y autoignición para el personal de planta.

El sistema SENSOR HPSS elimina estos riesgos al confinar la descarga dentro de un gabinete de acero inoxidable con traceado de vapor continuo, inyector calefaccionado y un ciclo de purga con vapor seco. El operador recolecta la muestra representativa de forma segura y, al finalizar, conecta el adaptador Twist-Lock para desahogar y limpiar completamente la línea hacia el drenaje cerrado, dejando el sistema limpio para la siguiente toma.

Confinamiento que protege al personal de salpicaduras calientes, vapores tóxicos y calor radiante

Traceado de vapor continuo que mantiene los componentes mojados por encima del punto de fluidez

Elimina el peligroso muestreo en balde abierto y los drenajes descontrolados en unidades de proceso

Diseño modular que agiliza el montaje en campo y reduce los costos de mantenimiento preventivo

Innovaciones Tecnológicas Destacadas

Válvula de Cartucho RemoviblePermite desmontar el vástago, asientos y sellos internos en menos de 10 minutos sin cortar ni desatornillar el carrete bridado de la línea principal.

Purga de Vapor Libre de CondensadoLa válvula selectora de 3 vías y su trampa termodinámica evacúan el agua condensada fría antes de inyectar vapor 100% seco y caliente al conducto de muestra.

Adaptador Twist-LockSe acopla manualmente al tubo de descarga, dirigiendo el vapor de purga y los residuos pesados a través de una manguera flexible de acero inoxidable al drenaje.

Eyector Neumático / VaporAprovecha aire de planta, nitrógeno o vapor de baja presión para generar vacío dentro del gabinete, evacuando humos hacia la chimenea o sistema de venteo.

Configuraciones y Opciones de Ingeniería

Cámara de Aislamiento de PresiónEnfría el fluido por debajo de su punto de autoignición antes del envasado atmosférico y dosifica un volumen fijo y repetible.

Válvula de Bloqueo SecundariaCumple con las exigencias de seguridad de planta para doble bloqueo y purga (Double Block & Bleed).

Gabinete Aislado y CalefaccionadoDisponible con aislamiento en fibra de vidrio y serpentines de vapor internos o calefactores eléctricos antiexplosión.

Aleaciones EspecialesFabricación en Monel 400, Hastelloy C-276 o Inconel 625 para servicios amargos con alto H2S o ácidos corrosivos.
