Especificación Técnica

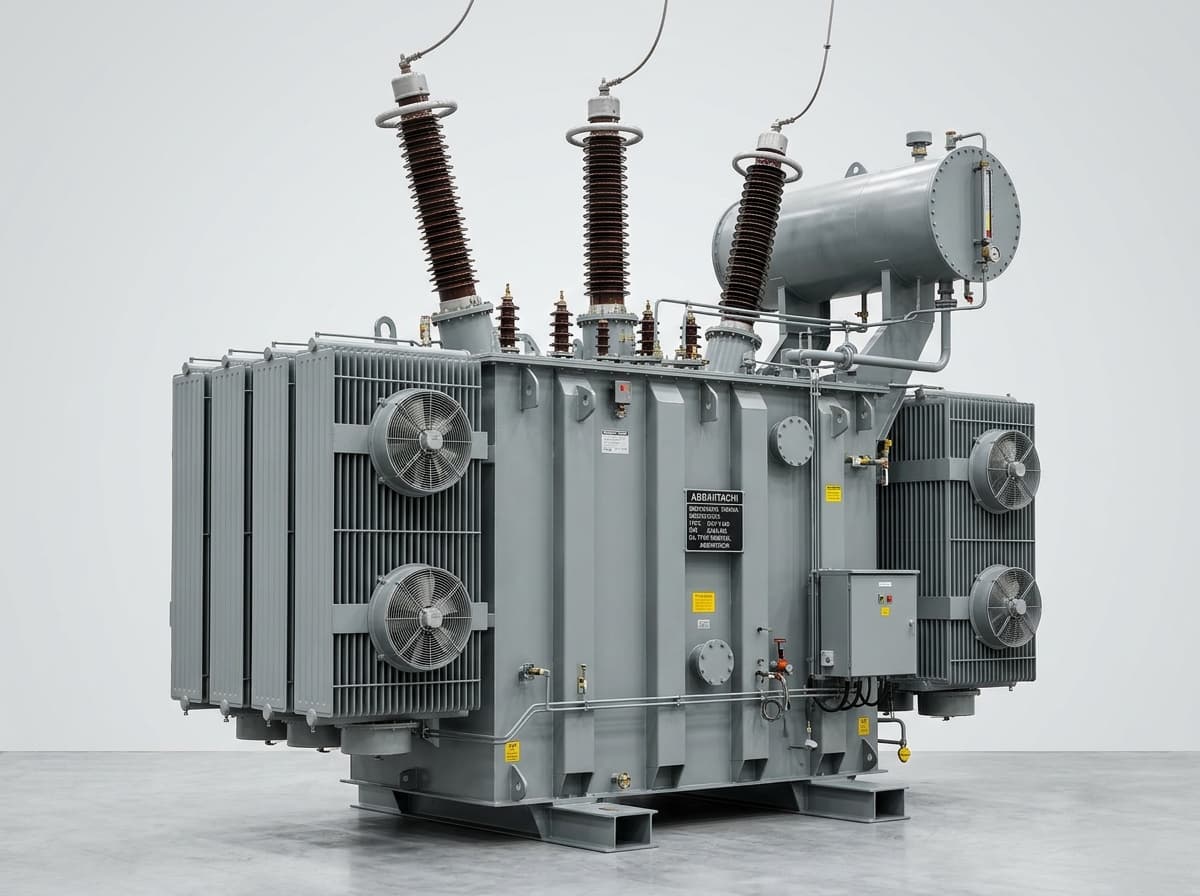

CG Power and Industrial Solutions Limited (anteriormente Crompton Greaves) es un fabricante líder mundial en infraestructura de transmisión eléctrica en Extra Alta Tensión (EHV) y Ultra Alta Tensión (UHV). Diseñados para asegurar máxima estabilidad y confiabilidad en redes de transmisión interconectadas, centrales de generación térmica o hidroeléctrica y subestaciones industriales pesadas, los transformadores de potencia CG se fabrican en clases de tensión de hasta 765 kV y capacidades de hasta 1.000 MVA. Construidos con núcleos magnéticos de acero al silicio de grano orientado cortado a láser (CRGO) con juntas traslapadas *step-lap* y conductores continuamente transpuestos (CTC), reducen al mínimo las pérdidas en vacío y bajo carga. Cada unidad es diseñada mediante avanzados modelos electromagnéticos y térmicos en 3D (FEA) para garantizar una resistencia dinámica insuperable ante fallas de cortocircuito severas en la red. Equipados con cambiadores de tomas bajo carga (OLTC) de tecnología de vacío, aisladores pasa-tapas condensadores de alta tensión, bancos de radiadores automatizados ONAN/ONAF/OFAF y sistemas digitales de monitoreo en línea (DGA y temperatura por fibra óptica), los transformadores EHV de CG representan la solución definitiva para empresas eléctricas y grandes complejos industriales en toda América.
Clase de Tensión Extra Alta (EHV): Diseñados para redes de transmisión y centrales eléctricas hasta 765 kV y capacidades monofásicas/trifásicas hasta 1000 MVA
Resistencia Superior a Cortocircuitos: Devanados validados mediante simulación de elementos finitos en 3D para soportar fuerzas electrodinámicas extremas
Núcleo Magnético de Pérdidas Ultrabajas: Configuración *step-lap* con láminas de acero al silicio de grano orientado (CRGO) tratadas con láser
Cambiador de Tomas Bajo Carga (OLTC): Conmutadores de tomas bajo carga de tecnología de vacío para regulación continua de tensión sin interrumpir el suministro
Ingeniería y Selección
Seleccione tensiones primaria/secundaria, potencia en MVA, modo de enfriamiento y monitoreo en línea.
Código de Modelo
El transporte pesado requiere estudios de ruta y puentes. Las unidades se despachan inertizadas con nitrógeno seco sin aceite para transporte.
El llenado de aceite dieléctrico en campo debe realizarse bajo alto vacío (< 1 mbar) con plantas de tratamiento y termovacío para evitar burbujas y humedad.
Efectúe pruebas de relación, resistencia de devanados, aislamiento, análisis de respuesta en frecuencia (SFRA) y factor de potencia antes de la energización.
Las redes de transmisión en Extra Alta Tensión experimentan esfuerzos electrodinámicos colosales provocados por cortocircuitos atmosféricos, descargas de rayos y maniobras de cierre en subestaciones. Los transformadores CG están diseñados para resistir estas condiciones mediante márgenes mecánicos conservadores, devanados entrelazados tipo disco y prensas de fijación con maderas densificadas y pressboard de alta rigidez.
El núcleo magnético emplea juntas biseladas *step-lap* fabricadas con acero al silicio de grano orientado (CRGO) con refinamiento de dominios magnéticos por haz láser. Esta geometría suprime estrangulamientos de flujo en las esquinas, logrando niveles acústicos silenciosos, corriente de inserción (*inrush*) mínima y una eficiencia líder en el mercado.
Devanados secados en autoclaves bajo vacío de fase de vapor para alcanzar una humedad residual inferior al 0.5%
Cuba acorazada diseñada para soportar vacío absoluto durante el llenado de aceite y aceleraciones sísmicas superiores a 0.5g
Equipados con válvulas de alivio rápido de sobrepresión, termómetros electrónicos Qualitrol™ y relés de protección Buchholz
Opciones con fluidos éster vegetales de alto punto de ignición (FR3 / MIDEL) para zonas con restricciones ecológicas
Para maximizar la vida útil del activo y migrar hacia un mantenimiento predictivo por condición, los transformadores de potencia CG pueden incorporar una plataforma digital de monitoreo continuo.
