Especificación Técnica

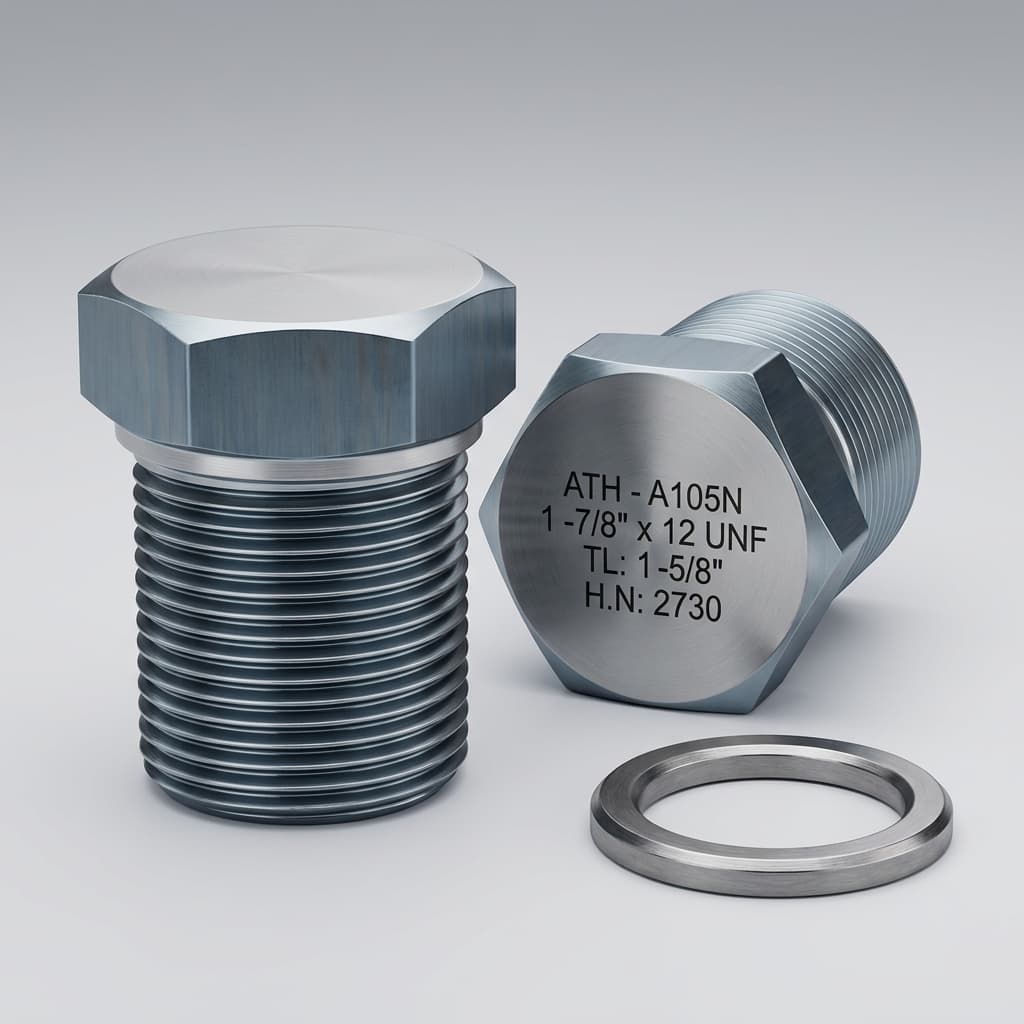

Los Tapones de Cabezal para Aeroenfriadores FAV (conocidos en la industria como Header Plugs, Fin Fan Plugs o Shoulder Plugs) son componentes roscados de cierre de alta integridad fabricados bajo normas API 661 / ISO 13706 y ASME Sección VIII Div 1. Diseñados para instalarse directamente frente a cada tubo en las cajas de cabezales de intercambiadores de calor enfriados por aire (ACHE / Aeroenfriadores tipo Fin Fan), proporcionan un cierre hermético de alta presión mientras permiten un acceso individual rápido a cada tubo para labores de inspección boroscópica, pruebas hidrostáticas, limpieza mecánica y colocación de tapones de tubos dañados sin necesidad de desarmar la caja de cabezal. Cada tapón cuenta con una cabeza hexagonal pesada y un hombro integral mecanizado con precisión para asentamiento perpendicular sobre juntas anulares de hierro dulce (soft iron) o metálicas. Disponibles en medidas de rosca estándar de 12 hilos por pulgada (12 UNF) desde 1" hasta 2-1/2", incluyendo la medida estándar en existencia inmediata: 1-7/8" x 12 UNF (TL: 1-5/8") en acero al carbono normalizado ASTM A105N con grabado láser de Número de Colada (Heat Number) y certificado EN 10204 3.1 MTR.
Conformidad con Norma API 661 / ISO 13706: Diseñados específicamente para cabezales de aeroenfriadores e intercambiadores en refinerías y petroquímicas
Roscado de Precisión 12-UNF: Ajuste Clase 2A según ASME B1.1 que garantiza un enrosque suave, transferencia uniforme de torque y resistencia al agarrotamiento
Hombro de Sellado Integral: Mecanizado plano y perpendicular al eje de la rosca para una compresión uniforme de juntas anulares de soft iron o acero inoxidable
Trazabilidad Total por Número de Colada: Marcado láser permanente en la cara hexagonal con Cliente/Marca (ATH), Material (A105N), Medida (1-7/8" x 12 UNF), Longitud (TL: 1-5/8") y Número de Colada (ej. H.N: 2730)
Ingeniería y Selección
Seleccione el diámetro de rosca, longitud roscada, grado de material y juntas de estanqueidad complementarias.
Código de Modelo
Inspeccione cuidadosamente el refrentado de sellado en la caja de cabezal antes de insertar el tapón. Elimine restos de juntas viejas, óxido o suciedad.
Instale siempre una junta nueva de hierro dulce o metálica al reinstalar tapones. Nunca reutilice juntas previamente aplastadas.
Aplique un lubricante anti-aferrante a base de níquel o bisulfuro de molibdeno apto para alta temperatura en las roscas y la cara del hombro para evitar engrane durante el apriete.
Apriete los tapones con llave de torque calibrada de manera progresiva siguiendo los valores de torque especificados por el fabricante del aeroenfriador.
En los intercambiadores de calor enfriados por aire (Fin Fan Coolers), el fluido de proceso a alta presión y temperatura circula a través de cientos de tubos aleteados mandrilados o soldados en pesadas cajas de cabezal forjadas. Debido a que las cajas de cabezal operan como recipientes a presión sujetos a vibración constante de los ventiladores de tiro forzado o inducido, el acceso individual a cada tubo para mantenimiento, inspección boroscópica o taponamiento requiere cierres roscados especializados de máxima confiabilidad.
Los Tapones de Cabezal API 661 de FAV cumplen esta función ubicando un tapón de hombro maquinado con precisión frente a cada tubo. Al apretarse contra una junta anular de hierro dulce (soft iron) asentada en el refrentado de la caja, el tapón forma un sello metal-metal hermético que resiste la fatiga mecánica y las variaciones térmicas del proceso.
Evita tener que desmontar placas completas de cabezales o cortar tapas soldadas durante las paradas de planta programadas
Permite a los técnicos introducir lanzas de hidro-limpieza a alta presión, herramientas de expansión de tubos o sondas de corrientes inducidas (eddy current)
El hombro integral garantiza una presión de contacto controlada sobre la junta, evitando su extrusión o deformación plástica excesiva
Ranura de descarga de rosca maquinada para asegurar un acoplamiento completo sin que el tapón toque fondo prematuramente
En aplicaciones críticas de refinería y plantas petroquímicas, la verificación del material es indispensable para la seguridad operativa. Cada tapón FAV suministrado por ATH Performance cuenta con un grabado láser de fibra óptica de alta definición en su cara superior hexagonal, garantizando legibilidad permanente incluso tras años de servicio a la intemperie y altas temperaturas.
