Diámetro Tubo OD
2T1/8" OD (3.17 mm)
4T1/4" OD (6.35 mm)
6T3/8" OD (9.52 mm)
8T1/2" OD (12.7 mm)
12T3/4" OD (19.05 mm)
16T1" OD (25.4 mm)
Pagina de producto
FAV

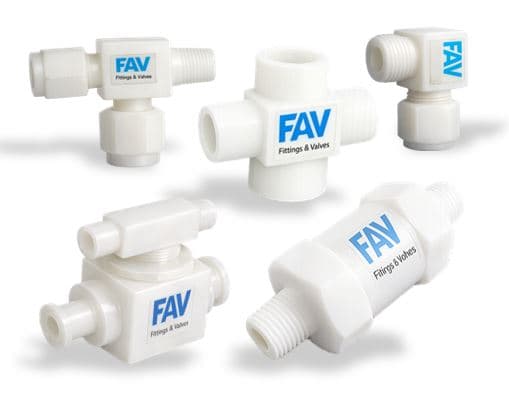

Accesorios para Tubo/Tubería y Válvulas en PVDF de Alta Pureza FAV
Los accesorios y válvulas en PVDF (Fluoruro de Polivinilideno) FAV están desarrollados para procesos industriales exigentes que requieren una inercia química absoluta, alta resistencia mecánica y máxima pureza de fluido. Fabricados a partir de resina 100% virgen de PVDF (grado Kynar®), esta línea completa incluye conectores de compresión de férula simple para tubo (uniones rectas, codos, tees, pasamuros, conectores macho/hembra), accesorios roscados de tubería NPT/BSPP (niples hexagonales, reductores, acoples, tapones), y válvulas de aguja y bola de alta precisión. Totalmente resistentes al ácido fluorhídrico (HF), nítrico, sulfúrico, halógenos y agua desionizada de alta pureza hasta 150°C (300°F).
Fabricación en resina de PVDF 100% virgen de grado Kynar® sin aditivos, pigmentos ni plastificantes
Gama Completa: Accesorios de compresión para tubo, accesorios roscados para tubería, válvulas de aguja y válvulas de bola
Medidas para Tubo OD: 1/8", 1/4", 3/8", 1/2", 3/4", 1" OD y medidas métricas de 6mm a 25mm OD
Medidas de Roscas de Tubería: 1/8" NPT a 1" NPT Macho y Hembra con mecanizado de alta precisión
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHMaterial de Fabricación100% Fluoruro de Polivinilideno Virgen (PVDF grado Kynar®)
Diámetros Tubo OD1/8", 1/4", 3/8", 1/2", 3/4", 1" (Métrico: 4mm, 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm)
Medidas Roscadas1/8", 1/4", 3/8", 1/2", 3/4", 1" NPT / BSPP / BSPT
Tipos de AccesoriosUnión Recta, Unión Reducción, Codo, Tee, Cruz, Pasamuros (Bulkhead), Conector Macho/Hembra, Niple, Tapón, Tapa
Tipos de VálvulasVálvulas de Aguja en PVDF (OD x OD, H x H, M x H), Válvulas de Bola en PVDF, Válvulas Check Antirretorno
Presión de TrabajoHasta 150 PSI (10 bar) a 20°C en accesorios y válvulas de aguja
Temperatura de Operación-40°C a +150°C (-40°F a +300°F)
CertificacionesFDA 21 CFR 177.2510, USP Clase VI, Certificación RoHS y REACH
Especificaciones Técnicas
Especificaciones de Accesorios y Válvulas en PVDF FAV
Seleccione el tipo de componente, diámetro exterior de tubo, rosca y válvulas.
Material100% PVDF Kynar® Virgen
Diámetros Tubo1/8" a 1" OD
Roscas1/8" a 1" NPT/BSPP
Temperatura-40°C a +150°C
Familia de Componente
SUUnión Recta de Compresión
UECodo Unión a 90°
UTTee Unión Igual
MCConector Macho (Tubo x NPT Macho)
FCConector Hembra (Tubo x NPT Hembra)
BHUnión Pasamuros para Panel
HNNiple Hexagonal (NPT Macho x Macho)
NVVálvula de Aguja de Precisión en PVDF
BVVálvula de Bola de 2 Vías en PVDF
Código de Modelo
FAV-PVDF-MC-4N-4T
Marca
Material
Estilo
Rosca
Tubo
Especificaciones tecnicas
Presión a 20°C150 PSI (10 bar)
Presión a 100°C65 PSI (4.5 bar)
PurezaResina Kynar® 100% Virgen
Aprobación FDAFDA 21 CFR 177.2510
Recomendaciones de Montaje
Corte el tubo de PVDF perfectamente perpendicular con corta-tubos plástico para asegurar el asentamiento en el fondo del cuerpo.
Apriete la tuerca a mano y luego aplique 1-1/4 vueltas con llave. No sobreapriete las roscas de plástico.
Compatibilidad Química y Aplicaciones
El PVDF (Fluoruro de Polivinilideno) es un fluoropolímero termoplástico de ingeniería que combina resistencia mecánica y a la abrasión con una extraordinaria estabilidad química. Es ampliamente especificado en plantas de fabricación de semiconductores, síntesis farmacéutica, plantas de cloro-álcali y sistemas de dosificación ácida donde los iones metálicos contaminan el proceso.
A diferencia de otros plásticos industriales que se degradan ante agentes oxidantes, el PVDF FAV mantiene su integridad estructural y dimensional frente a ácido fluorhídrico concentrado (HF), bromo, ozono y solventes clorados.
Cero desprendimiento de iones metálicos — perfecto para agua ultrapura (UPW) y muestreo analítico
Sistema de férula simple de compresión que sella herméticamente sin aplastar o estrangular el tubo
Paredes interiores ultra-lisas que previenen la proliferación bacteriana y la sedimentación
Tuercas y férulas fabricadas en PVDF para una trayectoria de flujo 100% no metálica
Catálogo de Componentes en PVDF
Accesorios para TuboUnión Recta, Unión Reducción, Tee Unión, Codo Unión, Cruz Unión, Pasamuros, Adaptador, Tapa, Tapón, Férula
Accesorios para TuberíaNiple Hexagonal, Niple Reducción, Niple Largo, Adaptador Hexagonal, Tapón Macho, Codo M/H, Tee M/H, Acople
Válvulas de AgujaVálvula de Aguja Tubo x Tubo OD, Hembra x Hembra NPT, Macho x Hembra NPT y con Purga
Válvulas de Bola y CheckVálvulas de bola de paso total de 2 vías, válvulas de 3 vías diversoras y válvulas check de retención
Estructura del Código de Parte
Ejemplo de CódigoFAV-PVDF-MC-4N-4T
Prefijo de MarcaFAV = FAV Fittings and Valves
MaterialPVDF = Fluoruro de Polivinilideno
Tipo de ConexiónMC = Conector Macho (Tubo OD x Rosca Macho)
Rosca Macho4N = 1/4" NPT Macho
Conexión a Tubo4T = 1/4" Tubo Compresión OD
