Capacidad de Volumen Interno
FSC150150 cm³ (Volumen Útil)
FSC300300 cm³ (Volumen Útil)
FSC400400 cm³ (Volumen Útil)
FSC500500 cm³ (Volumen Útil)
FSC10001000 cm³ (Volumen Útil)
FSC22502250 cm³ (Volumen Útil)
FSC37853785 cm³ (1 Galón US)
Pagina de producto
FAV

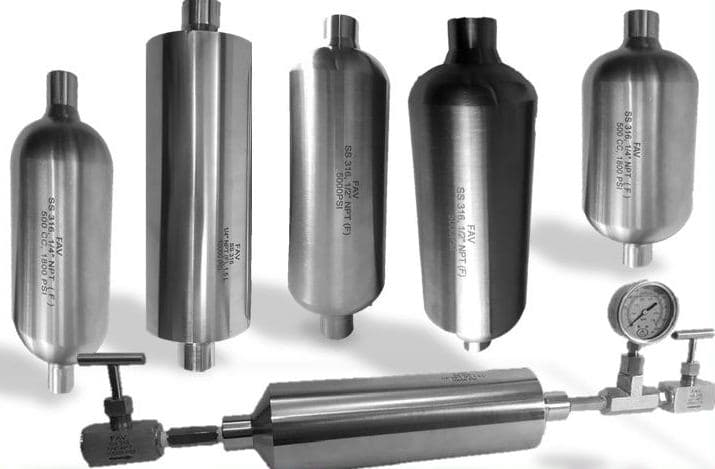

Cilindros de Muestreo Industrial Sin Costura FAV (1800, 5000 y 10000 PSI)
Los Cilindros de Muestreo Industrial Sin Costura FAV (Sample Bombs) proporcionan un confinamiento seguro y certificado para la recolección, transporte y análisis de laboratorio de hidrocarburos líquidos, gases comprimidos y fluidos de proceso corrosivos. Fabricados mediante conformado y repujado en caliente a partir de tubo sin costura (sin soldaduras longitudinales), cada cilindro garantiza un espesor de pared uniforme, un radio interior pulido que evita la retención de residuos y cuellos reforzados con roscas NPT hembra de alta resistencia. Disponibles en series de Presión Estándar (1800 PSIG / DOT-3E), Media Presión (5000 PSIG) y Alta Presión (10,000 y 15,000 PSIG) en volúmenes desde 150 cm³ hasta 3785 cm³ (1 Galón).
Construcción 100% Sin Costura: Conformados a partir de tubo sin costura de acero inoxidable para máxima seguridad de contención
Series de Presión: 1800 PSIG (Estándar / Conforme a DOT-3E), 5000 PSIG (Media Presión), 10,000 PSIG y 15,000 PSIG (Alta Presión)
Capacidades Estándar: 150cc, 300cc, 400cc, 500cc, 1000cc, 2250cc y 3785cc (1 Galón US)
Puertos de Conexión: Roscas NPT Hembra (1/4" NPT estándar; 1/2" NPT y 3/4" NPT en grandes volúmenes)
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormas de FabricaciónDOT-3E 1800, DOT-3A, Transport Canada TC-3EM, ASME Sección VIII División 1
Presiones de Trabajo1800 PSIG (124 bar), 5000 PSIG (345 bar), 10,000 PSIG (690 bar), 15,000 PSIG (1034 bar)
Presión de Prueba Hidrostática3000 PSIG (Serie 1800 PSI); 7500 PSIG (Serie 5000 PSI); 15,000 PSIG (Serie 10000 PSI)
Capacidad de Volumen150 cm³, 300 cm³, 400 cm³, 500 cm³, 1000 cm³, 2250 cm³, 3785 cm³ (1 Galón)
Conexiones de Extremo1/4" NPT Hembra (estándar), 1/2" NPT Hembra, 3/4" NPT Hembra (doble puerto en extremos)
Materiales EstándarASTM A269 / A213 TP316/316L, TP304/304L, Monel 400, Hastelloy C-276, Inconel 625
Temperatura de Operación-50°C a +300°C (-58°F a +572°F) según empaquetaduras y disco de alivio
Accesorios OpcionalesVálvulas de alivio con disco de ruptura (1800/2850 PSI), tubos Outage (10%-50%), manijas, válvulas de aguja
CertificacionesCertificado de Material EN 10204 3.1, Prueba Hidrostática, NACE MR0175 / ISO 15156, Certificado DOT
Guía de Selección Técnica
Especificaciones de Cilindros de Muestreo FAV
Seleccione volumen, presión de trabajo, rosca y tipo de aleación.
NormasDOT-3E / ASME VIII
Capacidades150cc a 3785cc
Presiones1800, 5000, 10000 PSI
MaterialesSS316L, Monel, Hastelloy
Rango de Presión
21800 PSIG (Estándar DOT-3E)
55000 PSIG (Media Presión)
1010,000 PSIG (Alta Presión)
Conexión NPT Hembra
4N1/4" NPT Hembra (Extremos Dobles)
8N1/2" NPT Hembra (Extremos Dobles)
12N3/4" NPT Hembra (Extremos Dobles)
Código de Modelo
FAV-FSC500-4N5-316L
Marca
Tipo
Capacidad
Rosca
Presión
Material
Especificaciones tecnicas
FabricaciónTubo Sin Costura Repujado
Prueba Hidrostática1.5x Presión de Trabajo
Normativa DOTDOT-3E 1800 / DOT-3A
CertificaciónEN 10204 3.1 MTR
Seguridad en Transporte de Muestras
Mantenga siempre un espacio de vapor libre de al menos 10% a 20% al muestrear gases licuados usando un tubo Outage.
Verifique la integridad del disco de ruptura de alivio antes de cada transporte por carretera.
Ingeniería y Seguridad en Muestreo
Los cilindros de muestreo FAV son indispensables en refinerías, plataformas offshore, plantas de gas natural licuado (GNL) y laboratorios analíticos. El diseño repujado sin costura garantiza transiciones internas suaves que facilitan el drenaje completo y la limpieza entre ciclos de muestreo.
Al tomar muestras líquidas de gases licuados (como GLP o propano), es crítico instalar un tubo de espacio libre (Outage Tube) para reservar entre un 10% y 20% de volumen de vapor, evitando sobrepresiones peligrosas causadas por expansión térmica.
Configuración de doble puerto que permite barrido continuo (purge) antes del cierre de las válvulas de toma
Válvulas de seguridad por disco de ruptura que protegen al personal durante el transporte en ruta
Electropulido interior o recubrimiento de teflón que evita la adsorción de mercaptanos, H2S y compuestos volátiles
Grabado láser con número de serie individual, colada de material, código de parte y presión de prueba
Guía de Selección por Presión y Capacidad
Serie Estándar 1800 PSIMuestreo de gas natural en gasoductos, GLP y transporte regulado DOT en carretera
Serie Media 5000 PSILíneas de condensado de separadores de alta presión, inyección de químicos y ensayos de laboratorio
Serie Alta 10000 PSICabezales de pozo submarinos, circuitos hidráulicos de extrema presión y servicio amargo severo
Aleaciones ExóticasMonel 400 para plantas de alquilación con HF; Hastelloy C-276 para gas amargo con alto cloruro
Estructura del Código de Parte
Ejemplo de CódigoFAV-FSC500-4N5-316L
Prefijo de MarcaFAV = FAV Fittings and Valves
Familia de ProductoFSC = FAV Sampling Cylinder
Capacidad de Volumen500 = 500 cm³ (Volumen Interno)
Conexión de Puerto4N = Roscas 1/4" NPT Hembra en ambos extremos
Rango de Presión5 = 5000 PSIG Presión de Trabajo (2 = 1800 PSI, 5 = 5000 PSI, 10 = 10000 PSI)
Material316L = Acero Inoxidable 316/316L
