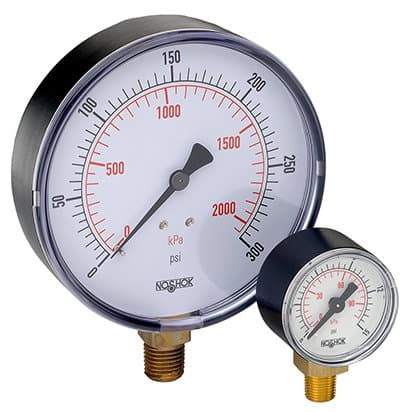

100 Series ABS & Steel Case Dry Pressure Gauges
La serie 100 de NOSHOK esta pensada para indicacion de presion industrial general cuando importan la lectura confiable, la construccion durable y la disponibilidad de rangos amplios. Aplica en hidraulica, neumatica, equipos medicos, bombas, compresores y controles de refrigeracion.
Manometro seco de uso general no rellenable
Rangos de vacio y compuestos hasta 0 psi a 15,000 psi
Tamanos de caratula: 1 pulgada, 1-1/2, 2, 2-1/2 y 4 pulgadas
Opciones estandar en caja ABS resistente a impacto y caja de acero
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHAplicacionesHidraulica, neumatica, equipos medicos, bombas, compresores y controles de refrigeracion
Opciones de cajaCaja ABS, caja de acero, conexion posterior, conexion inferior y opciones panel mount
Rangos de presionRangos de vacio y compuestos hasta 0 psi a 15,000 psi
Ejemplo de part number25 - 110 - 100-psi - 1/8 - BSC
Datos tecnicos
Referencia de seleccion y orden
Use esta vista para identificar rapidamente el tamano, tipo de caja, rango de presion, escala y conexion correctos para una cotizacion mas agil.
Tamanos1", 1-1/2", 2", 2-1/2", 4"
Rango de presionVacio hasta 15,000 psi
Tipos de cajaABS, acero, panel mount
Conexiones1/8", 1/4", SAE ajustable
Tipos de caja
100ABS, conexion inferior
110ABS, conexion posterior
120Caja de acero panel mount
148ABS cuadrada, panel mount (solo 2")
Rangos de presion
30vac-30 inHg a 0 psi
30/15-30 inHg a 0 a 15 psi
30/300-30 inHg a 0 a 300 psi
2000 psi a 200 psi
10000 psi a 1,000 psi
150000 psi a 15,000 psi
Opciones de escala
psipsi escala simple
psi/kPapsi/kPa escala dual
psi/kg/cm2psi/kg/cm2 escala dual
psi/barpsi/bar
Tamanos de conexion
1/8"1/8" NPT
SSTSAE J1926-3/7/16-20 ajustable
1/4"1/4" opcion de conexion
Opciones comunes
PMCPanel mount clamp
SSCStainless steel case
LLPolycarbonate lens
BSCBlack steel case
GLGlass lens
MIPMaximum indicating pointer
Ejemplo de part number
25 - 110 - 100-psi - 1/8 - BSC
25Tamano2-1/2"
110Tipo de cajaABS, conexion posterior
100-psiRango de presion0 psi a 100 psi
1/8Tamano de conexion1/8" NPT
BSCOpcionBlack Steel Case
Especificaciones tecnicas
Rangos de presionRangos de vacio y compuestos hasta 0 psi a 15,000 psi
Exactitud10-110: +/-4% FS, 15-100 hasta 25-120: +/-2.5% FS, 40-100: +/-1.6% FS
TemperaturaDepende del modelo; ambiente hasta 140 F y variantes de baja temperatura hasta -40 F ambiente
Elemento de medicionTubo Bourdon en aleacion de cobre
Conexiones1/8" NPT, 1/4" NPT y SAE J1926 ajustable segun el modelo
Notas operativas
La limpieza para servicio de oxigeno (O2) esta disponible solo para gauges secos o llenados HL.
Debe ordenarse adicionalmente una caja y cover ring de acero, inoxidable o cromo cuando se usen lentes no acrilicos.
Solo los modelos 110 requieren caja y cover ring de acero, inoxidable o cromo cuando se usa set pointer con un modelo 120.
Otros rangos de presion estan disponibles bajo solicitud.
Descripcion del producto
Manometro seco de uso general, preciso y confiable, con rangos de vacio y compuestos, disponible en configuraciones con caja ABS o caja de acero. Es ideal para aplicaciones en hidraulica, neumatica, sistemas medicos, bombas, compresores y controles de refrigeracion.
Hay disponibles multiples opciones de conexion, incluyendo panel mount. Tambien existe una amplia variedad de rangos de presion, escalas, tamanos de conexion y accesorios opcionales como flanges, tipos de caja, cover rings, materiales de lente, pointers y orificios.
Manometro seco de uso general no rellenable
Rangos de vacio y compuestos hasta 0 psi a 15,000 psi
Tamanos de 1, 1-1/2, 2, 2-1/2 y 4 pulgadas
Caja ABS resistente a impacto y opcion de caja de acero
Partes humedas en aleacion de cobre y laton
Informacion de orden
Tamanos10 = 1", 15 = 1-1/2", 20 = 2", 25 = 2-1/2", 40 = 4"
Tipos de caja100 = ABS conexion inferior, 110 = ABS conexion posterior, 120 = caja de acero panel mount, 148 = ABS cuadrada panel mount (solo 2 pulgadas)
Rangos de presionOpciones de vacio / compuesto y presion positiva desde -30 inHg a 0 psi hasta 0 a 15,000 psi; otros rangos disponibles bajo solicitud
Opciones de escalapsi escala simple, psi/kPa escala dual, psi/kg/cm2 escala dual y opciones psi/bar
Tamanos de conexion1/8" NPT, SAE J1926-3/7/16-20 ajustable y opciones de 1/4" segun el modelo
OpcionesPanel mount clamp, stainless steel case, polycarbonate lens, black steel case, chrome case, safety glass lens, maximum indicating pointer, laser marking y mas
Ejemplo de part number
Ejemplo25 - 110 - 100-psi - 1/8 - BSC
Tamano25 = 2-1/2"
Tipo de caja110 = ABS, conexion posterior
Rango y escala100-psi = 0 psi a 100 psi
Tamano de conexion1/8 = 1/8" NPT
OpcionBSC = Black Steel Case
Especificaciones del producto
Rangos de presion100 Series (todos): rangos de vacio y compuestos hasta 0 psi a 15,000 psi
Exactitud10-110: ±4% full scale; 15-100 hasta 25-120: ±2.5% full scale; 40-100: ±1.6% full scale
Temperatura10-110: media 0 °F a 140 °F y ambiente 32 °F a 140 °F; otros modelos listados: media -4 °F a 140 °F y ambiente -40 °F a 140 °F
Elemento de medicionTubo Bourdon en aleacion de cobre
Conexiones1/8" NPT ABS, 1/8" NPT brass, 1/8" NPT/10-32 female brass, 1/4" NPT brass y SAE J1926-3/7/16-20 segun el modelo
Notas de operacion
La limpieza para servicio de oxigeno (O2) esta disponible solo para gauges secos o llenados HL.
Una caja y cover ring de acero, inoxidable o cromo deben ordenarse adicionalmente cuando se usen lentes distintos a acrilico en todos los modelos de la serie 100.
Solo los modelos 110 requieren caja y cover ring de acero, inoxidable o cromo cuando se utiliza un set pointer o cover ring para uso del pointer en un modelo 120.
Otros rangos estan disponibles bajo solicitud.
