Tamaño de Carátula
181-3/4" (44 mm)
202" (50 mm)
303" (80 mm)
505" (128 mm)
Pagina de producto
NOSHOK

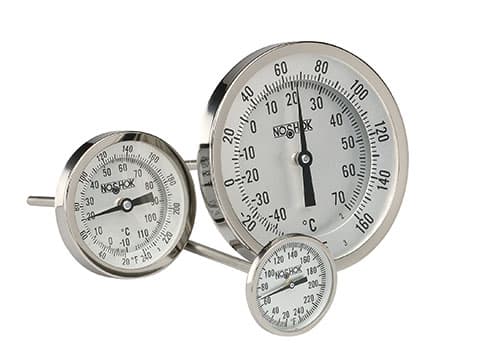

Termómetros Bimetálicos Industriales Serie 100
Los termómetros bimetálicos industriales NOSHOK Serie 100 ofrecen una medición de temperatura robusta y confiable en entornos industriales y de procesos severos. Construidos totalmente en acero inoxidable 304 soldado (con opción de partes húmedas en AISI 316), cuentan con una bobina helicoidal bimetálica tratada térmicamente y recubierta de silicona que amortigua la vibración del puntero y maximiza la velocidad de respuesta térmica. Disponibles en carátulas de 1-3/4", 2", 3" y 5" con vástagos de 2-1/2" a 42" (y hasta 120" bajo pedido).
Termómetro industrial para trabajo pesado con caja hermética de acero inoxidable resistente a la intemperie
Alta precisión ±1% a escala completa (Grado A, ASME B40.3)
Carátulas de 1-3/4", 2", 3" y 5" con conexión posterior central
Caja, bisel y vástago en Acero Inoxidable AISI 304 (opción de partes húmedas en AISI 316)
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHAplicacionesProcesos industriales, petroquímica, industria de alimentos y bebidas, tratamiento de aguas residuales, HVAC, calderas y tuberías comerciales
Tamaños de carátula1-3/4" (18), 2" (20), 3" (30), 5" (50)
Precisión±1% escala completa, Grado A, ASME B40.3
Rangos de temperatura-100 °F a 1.000 °F (-75 °C a 550 °C) en escala simple °F, °C o dual °F/°C
Longitudes de vástago2-1/2" a 42" estándar (longitudes especiales hasta 120")
Diámetro de vástago.150" (3.81 mm) en tam 1-3/4"; .250" (6.35 mm) en 2", 3", 5"; 6 mm, 8 mm y .375" HD opcionales
Conexión de proceso1/4" NPT (tam 1-3/4" y 2"); 1/2" NPT (tam 3" y 5"); 1/8" y 3/8" NPT opcionales
Construcción de cajaAcero Inoxidable 304 con sellado hermético según ASME B40.3 (a prueba de polvo y fugas)
Ejemplo de parte30 - 110 - 120 - 0/140 F/C - LL
Datos técnicos
Guía de selección y codificación
Configure el tamaño de carátula, conexión posterior, longitud de vástago, rango térmico, unidades de escala y accesorios para los termómetros bimetálicos NOSHOK Serie 100.
Tamaños de carátula1-3/4", 2", 3", 5"
Precisión±1% escala completa (ASME B40.3 Grado A)
Caja y vástagoAcero Inoxidable 304 (AISI 316 opcional)
Longitudes de vástago2-1/2" hasta 42" (especiales a 120")
Rangos térmicos-100 °F a 1.000 °F (-75 °C a 550 °C)
Tipo de Caja
110Conexión posterior central
Longitud de Vástago
0252-1/2" (63.5 mm)
0404" (101.6 mm)
0606" (152.4 mm)
0808" (203.2 mm)
0909" (228.6 mm)
12012" (304.8 mm)
15015" (381.0 mm)
18018" (457.2 mm)
24024" (609.6 mm)
30030" (762.0 mm)
36036" (914.4 mm)
42042" (1066.8 mm)
Rangos de Temperatura Escala Dual (°F/°C)
-100/100 F/C-100 °F/°C a 100 °F/°C
-40/160 F/C-40 °F/°C a 160 °F/°C
0/140 F/C0 °F/°C a 140 °F/°C
0/180 F/C0 °F/°C a 180 °F/°C
0/220 F/C0 °F/°C a 220 °F/°C
0/250 F/C0 °F/°C a 250 °F/°C
20/240 F/C20 °F/°C a 240 °F/°C
25/125 F/C25 °F/°C a 125 °F/°C
50/300 F/C50 °F/°C a 300 °F/°C
50/400 F/C50 °F/°C a 400 °F/°C
50/500 F/C50 °F/°C a 500 °F/°C
150/750 F/C150 °F/°C a 750 °F/°C
200/1000 F/C200 °F/°C a 1.000 °F/°C
Opciones y Accesorios
AUUnión ajustable 1/2" NPT (modelos 30 y 50)
SLLlenado con silicona líquida
HDVástago reforzado (0.375" diám)
316Partes húmedas en Acero Inox AISI 316
SGLente de cristal de seguridad
LLLente de policarbonato
PLLente de acrílico
TGLente de vidrio templado
STTag de acero inoxidable
Ejemplo de código de parte
30 - 110 - 120 - 0/140 F/C - LL
30Tamaño3" (80 mm)
110Tipo de cajaConexión posterior
120Vástago12" (304.8 mm)
0/140 F/CRango0 a 140 °F/°C dual
LLOpciónLente policarbonato
Especificaciones tecnicas
Precisión±1% escala completa, Grado A, ASME B40.3
Tamaños de carátula1-3/4", 2", 3", 5"
Caja y biselAcero Inoxidable 304 (316 SS opcional); sellado hermético
Longitudes de vástago2-1/2" hasta 42" estándar (especial a 120")
Conexiones1/4" NPT (modelos 18, 20), 1/2" NPT (modelos 30, 50)
Rangos térmicos-100 °F a 1.000 °F (-75 °C a 550 °C)
Notas de operación
La caja con sellado hermético según ASME B40.3 previene la condensación y corrosión interna.
La espiral bimetálica recubierta de silicona proporciona rápida respuesta amortiguando la vibración mecánica.
Se recomienda el uso de termopozos para instalaciones con alta presión, velocidad o fluidos corrosivos.
Descripción del Producto
Los termómetros de carátula bimetálicos NOSHOK Serie 100 están diseñados para líneas de producción y procesos donde la vibración constante, la humedad y las altas temperaturas demandan una instrumentación confiable. La bobina helicoidal bimetálica ha sido tratada térmicamente para una estabilidad de calibración prolongada y recubierta de silicona para amortiguar el movimiento del puntero.
Todos los vástagos cuentan con una ranura maquinada de 360° que indica la inmersión mínima recomendada para un acoplamiento térmico preciso con el fluido del proceso. Se recomienda el uso de termopozos en tuberías presurizadas, medios corrosivos y aplicaciones de alta velocidad.
Caja con sellado hermético que evita empañamiento, ingreso de humedad y corrosión interna
Espiral amortiguada con silicona que elimina la vibración de la aguja provocada por pulsaciones de tubería
Carátula de aluminio anodizado con números grandes de alto contraste y aguja balanceada en aluminio negro
Opción de Unión Ajustable de 1/2" NPT (AU) para reorientación rotacional en 360° en espacios confinados
Llenado de silicona líquida (SL) opcional para condiciones de vibración mecánica severa
Información de Pedido
Tamaños de carátula18 = 1-3/4", 20 = 2", 30 = 3", 50 = 5"
Tipo de caja110 = Conexión posterior central
Longitudes de vástago025 = 2-1/2", 040 = 4", 060 = 6", 080 = 8", 090 = 9", 120 = 12", 150 = 15", 180 = 18", 240 = 24", 300 = 30", 360 = 36", 420 = 42"
Rangos escala dual (°F/°C)-100/100 F/C, -40/160 F/C, 0/140 F/C, 0/180 F/C, 0/220 F/C, 0/250 F/C, 20/240 F/C, 25/125 F/C, 50/300 F/C, 50/400 F/C, 50/500 F/C, 150/750 F/C, 200/1000 F/C
Rangos escala simpleEscala simple °F (-100/100 F a 200/1000 F) y Escala simple °C (-75/175 C a 100/550 C)
Opciones y accesoriosAU (Unión ajustable 1/2" NPT), SL (Llenado de silicona), HD (Vástago reforzado .375"), 316 (Partes húmedas inox 316), SG (Lente vidrio seguridad), LL (Lente policarbonato), PL (Lente acrílico), TG (Lente vidrio templado), ST (Tag inox)
Ejemplo de Código de Parte
Ejemplo30 - 110 - 120 - 0/140 F/C - LL
Tamaño de carátula30 = 3" (80.95 mm)
Tipo de caja110 = Conexión posterior central
Longitud de vástago120 = 12" (304.8 mm)
Rango de temperatura0/140 F/C = 0 °F/°C a 140 °F/°C escala dual
OpciónLL = Lente de policarbonato
Especificaciones Técnicas
Precisión±1% escala completa, Grado A, ASME B40.3
Caja y biselAcero Inoxidable 304 (316 SS opcional); sellado hermético a prueba de polvo y fugas
VástagoAcero Inoxidable 304 soldado en punta y caja; diám .150" (tam 18), .250" (tam 20, 30, 50); AISI 316 opcional
LenteVidrio de instrumentos estándar; Policarbonato (LL), Acrílico (PL), Templado (TG), Cristal de seguridad (SG) opcionales
Carátula y agujaAluminio anodizado con números negros anti-reflejo; aguja balanceada de aluminio negro
Límites de sobretemperaturaHasta 250°F: 100%; 250°F a 550°F: 50%; 550°F a 1.000°F: continuo a 800°F, intermitente sobre 800°F
Conexiones1/4" NPT (modelos 18, 20), 1/2" NPT (modelos 30, 50), 1/8" y 3/8" NPT opcionales
Notas de Operación
Se recomienda enfáticamente el uso de termopozos en tuberías presurizadas, medios corrosivos o fluidos de alta velocidad para permitir el reemplazo del instrumento sin detener ni vaciar el proceso.
Los termómetros con rangos 200/1.000 °F y 100/500 °C están indicados para uso continuo hasta 800 °F (425 °C) y servicio intermitente por encima de 800 °F.
La Unión Ajustable (AU) permite reorientar la carátula hacia el ángulo de visión más cómodo del operador.
La opción con líquido de silicona (SL) proporciona amortiguación superior en entornos con vibración mecánica extrema (temperatura máxima de caja 150 °C / 300 °F).
Certificados de calibración con trazabilidad NIST disponibles bajo solicitud.
