LTI20Transmisor Compacto de Nivel por Radar 60 GHz (Inox 316L / PEEK)
Pagina de producto
NOSHOK

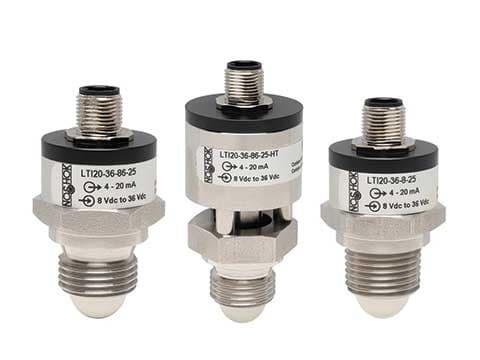

Transmisores de Nivel por Radar Serie LTI20
El transmisor de nivel por radar NOSHOK Serie LTI20 ofrece una medición continua y precisa sin contacto físico utilizando tecnología de microondas FMCW (onda continua modulada en frecuencia) a 60 GHz. Diseñado con una carcasa ultracompacta y ligera de acero inoxidable 316L (peso de aprox. 80 g / 2.8 oz) y una lente de antena en polímero PEEK con sello en FKM, proporciona un monitoreo confiable en distancias desde 4 pulgadas (100 mm) hasta 300 pulgadas (25 pies / 7.6 metros) con una precisión de ±0.2" (±5 mm según norma IEC 62828-4) y una repetibilidad ≤ 0.079" (2 mm). Su haz radar focalizado de ±6° opera de manera sobresaliente en líquidos limpios, fluidos altamente viscosos y sólidos granulados (constante dieléctrica Er ≥ 2), inmune a vapores, condensación, turbulencias o cambios térmicos. Puede instalarse de forma no invasiva sobre el exterior de contenedores plásticos (IBCs, tambores, tanques de polietileno) midiendo a través de la pared. Incluye calibración táctil magnética exterior sin necesidad de abrir la carcasa, salidas analógicas de 4-20 mA o 0-5 Vcc (3 hilos), presiones de proceso de hasta 362 psi (25 bar) y opción para alta temperatura de hasta 150 °C (302 °F).
Medición continua de nivel sin contacto mediante tecnología de radar FMCW a 60 GHz (banda 57.4 a 61.4 GHz)
Rango de medición desde 4 in (100 mm) mínimo hasta 300 in (25 ft / 7.6 m) máximo (distancias mayores bajo consulta)
Alta precisión de ±0.2 pulgadas (±5 mm) según IEC 62828-4 con no-repetibilidad ≤ 0.079 pulgadas (2 mm)
Haz de emisión angosto y concentrado de ±6° que evita falsos ecos por agitadores o paredes internas del tanque
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHTecnologíaRadar FMCW (tecnología 60 GHz; banda de frecuencia 57.4 GHz a 61.4 GHz); ángulo de haz ±6°
Distancia de mediciónMín. 4 in (100 mm); Máx. 300 in (25 ft / 7.6 m) - distancias adicionales a solicitud
Precisión y repetibilidadPrecisión: ±0.2 in (±5 mm) según IEC 62828-4; No-repetibilidad: ≤ 0.079 in (2 mm)
Señales de salida4 mA a 20 mA (3 hilos); 0 Vcc a 5 Vcc (3 hilos)
Constante dieléctrica del medioEr ≥ 2 (líquidos, fluidos viscosos, sólidos)
Carcasa y lenteAcero inoxidable 316L; Lente de PEEK; Junta tórica FKM; Grado de protección IP67
Conexiones a proceso1/2" NPT macho (código 8); G 1/2 macho DIN 3852-2-A (código 86)
Conexiones eléctricasConector M12 x 1 de 4 pines (código 25); Cable integral de PVC de 6 pies (código 36)
Presión máxima de operación362 psi (25 bar)
Límites de temperaturaEstándar: -40 °C a 100 °C (-40 °F a 212 °F); Alta temperatura (HT): -40 °C a 150 °C (-40 °F a 302 °F)
Alimentación eléctrica8 Vcc a 36 Vcc
PesoAproximadamente 2.8 oz (80 g)
Ejemplo de código de parteLTI20 - 36 - 8 - 25
Datos técnicos
Referencia de selección y pedidos
Configure señal de salida, conexión a proceso, interfaz eléctrica y opción de temperatura para el transmisor de nivel por radar Serie LTI20 de NOSHOK.
Frecuencia60 GHz FMCW (haz ±6°)
Rango de medición4 in a 300 in (25 ft / 7.6 m)
Precisión±0.2 in (±5 mm)
Señales de salida4-20 mA 3 hilos, 0-5 V 3 hilos
Material del cuerpoInox 316L / Lente PEEK
ProtecciónIP67 / 362 psi (25 bar)
Señal de Salida
364 mA a 20 mA, 3 hilos
20 Vcc a 5 Vcc, 3 hilos
Conexión a Proceso
81/2" NPT macho
86G 1/2 macho (DIN 3852-2-A)
Conexión Eléctrica
25Conector M12 x 1 (4 pines)
36Cable integral de PVC de 6 pies
Opciones
HTVersión para alta temperatura (medio hasta 150 °C / 302 °F)
Ejemplo de código de parte
LTI20 - 36 - 8 - 25
LTI20SerieTransmisor de radar
36Salida4-20 mA 3 hilos
8Conexión1/2" NPT macho
25EléctricaM12 x 1 4 pines
Especificaciones tecnicas
Frecuencia radar60 GHz FMCW (57.4 a 61.4 GHz)
Rango de medición4 in a 300 in (25 ft / 7.6 m)
Precisión±0.2 in (±5 mm) según IEC 62828-4
Materiales húmedosInox 316L, lente PEEK, sello FKM
Presión máxima362 psi (25 bar)
Grado de protecciónIP67
Notas de operación
Medición de nivel sin contacto inmune a cambios de viscosidad, densidad y formación de espuma.
Instalación no invasiva a través de paredes plásticas que evita fugas y contacto con fluidos agresivos.
Calibración magnética táctil que permite programar cero y fondo de escala en segundos sin abrir la carcasa.
Descripción del Producto
El transmisor de nivel por radar NOSHOK Serie LTI20 es un sensor miniatura y de alto rendimiento que opera a 60 GHz para el monitoreo continuo y sin contacto de nivel en tanques de proceso, maquinaria agrícola, centrales hidráulicas móviles y depósitos químicos industriales. Su principio de medición electromagnética elimina por completo el desgaste mecánico, la incrustación de suciedad y los problemas causados por vapores o productos agresivos.
Debido a que las microondas de 60 GHz atraviesan materiales dieléctricos no metálicos, el LTI20 puede montarse directamente en la parte exterior superior de depósitos plásticos o contenedores IBC, midiendo el nivel interno de forma no invasiva sin perforar el recipiente ni arriesgar fugas de químicos peligrosos. Su calibración magnética permite realizar el ajuste en campo en cuestión de segundos tocando el punto 'CAL' de la etiqueta con un imán.
Radar FMCW de 60 GHz que entrega lecturas estables e inmunes a polvo, espuma superficial y variaciones barométricas
Montaje no invasivo a través de paredes de plástico que elimina piezas en contacto con el producto y puntos de fuga
Haz angosto de ±6° ideal para boquillas reducidas y libre de interferencias por escaleras o mezcladores internos
Calibración magnética táctil rápida sin necesidad de computadoras de configuración ni fuentes de presión
Opción de alta temperatura (HT) que soporta fluidos de proceso de hasta 150 °C (302 °F)
Información para Pedidos
SerieLTI20 (Transmisor compacto de nivel por radar de 60 GHz)
Señales de salida36 = 4 mA a 20 mA, 3 hilos; 2 = 0 Vcc a 5 Vcc, 3 hilos
Conexiones a proceso8 = 1/2" NPT macho; 86 = G 1/2 macho (DIN 3852-2-A)
Conexiones eléctricas25 = M12 x 1 (4 pines); 36 = Cable integral de PVC de 6 pies
OpcionesHT = Alta temperatura (rango de medio hasta 150 °C / 302 °F)
Ejemplo de Código de Parte
Ejemplo estándarLTI20 - 36 - 8 - 25
SerieLTI20 = Transmisor de nivel por radar
Señal de salida36 = 4 mA a 20 mA, 3 hilos
Conexión a proceso8 = 1/2" NPT macho
Conexión eléctrica25 = Conector M12 x 1 (4 pines)
Especificaciones del Producto
Frecuencia y hazFMCW 60 GHz (57.4 a 61.4 GHz); Ángulo de haz ±6°
Distancia de medición4 in (100 mm) mín. a 300 in (25 ft / 7.6 m) máx.
Precisión±0.2 in (±5 mm) según IEC 62828-4; Repetibilidad ≤ 0.079 in
Tiempos de respuestaEncendido < 3 s; Estabilización 1 s (IEC 62828-1); Respuesta 4 s
Presión de operaciónMáx. 362 psi (25 bar)
Límites de temperaturaMedio estándar: -40 °C a 100 °C; Medio HT: -40 °C a 150 °C; Ambiente: -40 °C a 100 °C
Carcasa y partes húmedasCuerpo en inox 316L, lente de PEEK, junta tórica de FKM
Grado de protecciónIP67 hermético al polvo y sumersión temporal
Protección eléctricaSupresión de RFI, EMI y ESD; polaridad inversa, sobretensión y cortocircuito
Choque y vibraciónChoque: 100 g, 11 ms (IEC 60068-2-27); Vibración: 40 g corta duración, 10 g continua
PesoAprox. 2.8 oz (80 g)
Notas de Operación y Calibración
Calibración con Tanque Vacío: 1) Instale el sensor y conecte la alimentación y señal. 2) Acerque el imán suministrado a la posición 'CAL' en la etiqueta hasta que la salida baje a 1 mA (0 Vcc). 3) Mantenga el imán por ~10 segundos hasta que la salida suba a 2.5 mA (2.5 Vcc). 4) Retire el imán; el proceso finalizará automáticamente tras 5 segundos.
Montaje Externo en Tanques Plásticos: Al instalar en el exterior de tanques de plástico (IBCs, bidones), verifique que la pared sea uniforme y mantenga el sensor perpendicular a la superficie del líquido.
Despeje del Haz: Ubique el sensor alejado de las paredes del tanque y de elementos internos como tuberías de llenado o paletas mezcladoras para evitar reflexiones espurias.
Calibración magnética que no requiere software, comunicadores externos ni fuentes de presión de referencia.
La frecuencia de 60 GHz penetra polvo ligero y condensación en la lente de PEEK sin perder la señal de eco.
Carcasa sellada IP67 en acero inoxidable 316L resistente a lavados químicos y ambientes exteriores móviles.
