1. Serie y Configuración de Salida
PTI10-1Serie PTI10 con IO-Link + 1x salida de conmutación por transistor PNP
PTI10-2Serie PTI10 con IO-Link + 2x salidas de conmutación por transistor PNP
Pagina de producto
NOSHOK

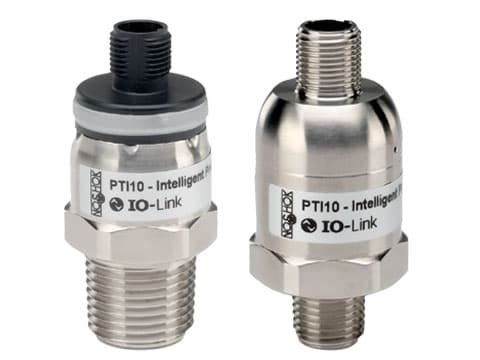

Transmisor de Presión Inteligente Serie PTI10 - IO-Link
El transmisor de presión inteligente NOSHOK Serie PTI10 ofrece conectividad digital de vanguardia y medición de presión de alta exactitud diseñada para automatización inteligente de fábricas, construcción de maquinaria, sistemas hidráulicos y neumáticos. Equipado con comunicación bidireccional IO-Link v1.1.4 (COM3 / COM2), el PTI10 permite telemetría de proceso digitalizada, configuración remota de parámetros y diagnósticos predictivos continuos. Con 1 o 2 salidas de conmutación de estado sólido PNP configurables (hasta 250 mA por canal) con funciones ajustables de histéresis, ventana y retardo, proporciona enclavamiento local directo junto con su canal de comunicación digital. Un anillo LED de 360° integrado de alta visibilidad ofrece diagnósticos visuales instantáneos (verde para operación normal, amarillo para puntos de conmutación activos y rojo para fallas o condiciones fuera de rango). Fabricado con carcasa de acero inoxidable 316L totalmente soldada (IP65 / IP67) y celdas sensoras cerámicas o piezorresistivas de alta sobrepresión desde vacío hasta 14.500 psig (1.000 bar), la serie PTI10 ofrece resistencia extrema a choques y vibraciones (> 100 millones de ciclos, MTTF > 100 años) para despliegues industriales rigurosos.
Interfaz bidireccional IO-Link v1.1.4 (COM3 230,4 kBaud / COM2 38,4 kBaud) para datos de proceso digitales y ajuste remoto
1 o 2 salidas de conmutación por transistor PNP de estado sólido configurables (250 mA máx., con protección contra cortocircuito y polaridad inversa)
Anillo de indicación de estado LED multicolor de 360° integrado para diagnóstico visual rápido en planta (Verde / Amarillo / Rojo)
Rangos de presión desde vacío de -1 bar y compuesto hasta 1.000 bar (14.500 psig), y rangos absolutos hasta 25 bar
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHProtocolo de ComunicaciónIO-Link v1.1.4 (COM3 / COM2) con telemetría digitalizada y perfiles IODD
Señales de SalidaIO-Link + 1x switch PNP, o 2x interruptores de transistor PNP de estado sólido (250 mA máx.)
Rangos de PresiónVacío (-1 a 0 bar), Compuesto (-1 a 24 bar), Manométrica (0,4 a 1000 bar / 14.500 psig), Absoluta (0,4 a 25 bar)
Exactitud≤ ±1,0% del span (Estándar) o ≤ ±0,5% del span (Alta exactitud BFSL)
Funciones de ConmutaciónNormalmente Abierto (NA) / Normalmente Cerrado (NC), modo Histéresis o Ventana, retardos ON/OFF
Indicación VisualLED multicolor de 360° (Verde: Normal/Run, Amarillo: Switch Activo, Rojo: Falla/Alarma)
Tiempo de Respuesta y FiltroRespuesta al escalón ≤ 5 ms; amortiguación digital programable de 0 ms a 65 ms
Alimentación15 Vcc a 30 Vcc (Consumo de potencia ≤ 0,8 W, corriente en reposo < 15 mA)
Materiales HúmedosAcero inox. 316L (< 10 bar); 316L y acero inox. grado PH (≥ 10 bar); sellos FKM/EPDM
Carcasa y Protección AmbientalCarcasa de acero inoxidable 316L, grado de protección IP65 / IP67 (NEMA 4X / 6)
Límites de TemperaturaMedio: -30 °C a 100 °C (-22 °F a 212 °F); Ambiente: -30 °C a 80 °C (-22 °F a 176 °F)
Conexión EléctricaConector circular M12 x 1 (4 pines) en plástico industrial (25) o metálico soldado 316L (25M)
Conexiones a Proceso1/4" NPT macho, 1/2" NPT macho, G 1/4 A/B, G 1/2 B, 7/16-20 SAE; amortiguador ST8 opcional de 0,8 mm
Certificaciones y HomologacionesListado cULus (equipos de control industrial), CE, directiva RoHS, certificado IO-Link Consortium
Datos técnicos
Referencia de selección y pedido
Configure el número de parte completo del PTI10 seleccionando la serie, señal de salida, clase de exactitud, conexión a proceso, conexión eléctrica, rango de presión y accesorios opcionales.
ProtocoloIO-Link v1.1.4 (COM3 / COM2)
Salidas de Conmutación1x o 2x PNP (250 mA máx.)
Rango de PresiónVacío a 14.500 psig (1.000 bar)
Exactitud≤ ±1,0% FS (opc. ≤ ±0,5% FS)
Materiales HúmedosInox 316L / Inox endurecido PH
CarcasaInox 316L (IP65 / IP67)
2. Clase de Exactitud
1Exactitud estándar: ≤ ±1,0% del span (BFSL)
2Alta exactitud: ≤ ±0,5% del span (BFSL)
3. Conexión a Proceso
21/4" NPT Macho
81/2" NPT Macho
11G 1/4 A DIN 3852-E Macho con anillo de sellado
13G 1/4 B EN 837 Macho
22G 1/2 B EN 837 Macho
197/16-20 SAE-4 Macho (con sello O-ring)
4. Conexión Eléctrica
25Conector circular M12 x 1 (4 pines), cuerpo en plástico industrial (IP65 / IP67)
25MConector circular M12 x 1 (4 pines), metálico soldado 316L de alta resistencia (IP67, choque 1000g)
5. Rangos de Presión Estándar (psig / bar)
-1/0B-1 a 0 bar (-30 inHg a 0 psi) Vacío
-1/24B-1 a 24 bar (-30 inHg a 350 psig) Compuesto
30P0 a 30 psig (0 a 2 bar)
60P0 a 60 psig (0 a 4 bar)
100P0 a 100 psig (0 a 7 bar)
150P0 a 150 psig (0 a 10 bar)
200P0 a 200 psig (0 a 14 bar)
300P0 a 300 psig (0 a 20 bar)
500P0 a 500 psig (0 a 35 bar)
1000P0 a 1.000 psig (0 a 70 bar)
2000P0 a 2.000 psig (0 a 140 bar)
3000P0 a 3.000 psig (0 a 200 bar)
5000P0 a 5.000 psig (0 a 350 bar)
10000P0 a 10.000 psig (0 a 700 bar)
14500P0 a 14.500 psig (0 a 1.000 bar)
25BA0 a 25 bar Absoluta
6. Opciones y Accesorios
ST8Orificio amortiguador integrado de 0,8 mm para amortiguación de pulsos hidráulicos
CCCertificado de calibración trazable a NIST con puntos de medición registrados
O2Limpieza especial para servicio con oxígeno (libre de aceites y grasas según ASTM G93)
Ejemplo de designación de modelo
PTI10-1-1-2-25-1000P-ST8
PTI10-1Serie y SalidaIO-Link + 1x switch transistor PNP
1Exactitud≤ ±1,0% FS estándar
2Conexión a Proceso1/4" NPT Macho
25Conector EléctricoM12 x 1 (4 pines) cuerpo plástico
1000PRango de Presión0 a 1.000 psig de span
ST8OpciónAmortiguador integrado de 0,8 mm
Especificaciones tecnicas
Comunicación DigitalIO-Link Revisión 1.1.4 (COM3 230,4 kBaud / COM2 38,4 kBaud)
Salidas de Conmutación1 o 2 switches de transistor PNP (250 mA máx., DC-12 / DC-13)
Exactitud de Conmutación≤ ±1,0% FS (estándar) / ≤ ±0,5% FS (alta exactitud)
Indicación de EstadoAnillo LED 360° (Verde: Run/IO-Link, Amarillo: Switch Activo, Rojo: Error)
Presión de Prueba / RoturaHasta 3x / 4x la presión nominal (1.500 bar de prueba máxima)
Vida Útil y Estabilidad> 100.000.000 de ciclos; deriva a largo plazo ≤ ±0,1% FS/año
Resistencia a Choque / VibraciónChoque: 1.000g (Opción 25M) / 500g (25); Vibración: 20g (10-2000 Hz)
Carcasa / ProtecciónAcero inoxidable 316L, IP65 / IP67 (NEMA 4X / 6)
Notas de Operación y Puesta en Marcha
El servidor de parámetros bidireccional IO-Link permite la configuración automática del dispositivo al reemplazarlo sin herramientas manuales.
Las salidas de conmutación PNP duales operan de forma independiente con parámetros programables de histéresis, ventana y retardo.
El anillo LED multicolor de 360° integrado ofrece visibilidad en tiempo real del estado de conmutación y diagnósticos de error en planta.
Integración Digital de Nueva Generación para Industria 4.0
El transmisor NOSHOK Serie PTI10 cierra la brecha entre la instrumentación de campo analógica convencional y las arquitecturas digitales inteligentes modernas. Al utilizar IO-Link v1.1.4, el transmisor transmite valores de presión digitales continuos y sin pérdidas directamente a maestros IO-Link y sistemas de control PLC/SCADA de nivel superior sin requerir escalamiento por convertidores A/D.
Además de la transmisión de datos de proceso a alta velocidad, la comunicación bidireccional permite parametrización remota (puntos de conmutación, puntos de restablecimiento, histéresis, límites de ventana y filtros de amortiguación digital) y reemplazo automático de dispositivos mediante respaldo en servidor de parámetros del maestro. Sus funciones de diagnóstico integradas supervisan en tiempo real horas de operación, registros de presión pico mínima/máxima, alarmas de sobrepresión y salud general del sensor.
Funciones de Conmutación Inteligentes y Diagnóstico Óptico de 360°
Diseñado para tareas exigentes de control industrial, el PTI10 integra 1 o 2 transistores PNP de estado sólido de alta capacidad clasificados hasta 250 mA con protección total contra cortocircuitos y sobrecorriente. Cada canal de conmutación se puede parametrizar de forma independiente como Normalmente Abierto (NA) o Normalmente Cerrado (NC), funcionando en modo de histéresis estándar o modo comparador de ventana con retardos de encendido y apagado configurables (0,00 a 50,00 s).
Un anillo LED circular integrado de 360° proporciona verificación visual instantánea de los estados de operación en toda la planta: verde fijo confirma operación normal y comunicación IO-Link, amarillo brillante señala un estado de conmutación activo y rojo parpadeante/fijo alerta al personal de mantenimiento sobre advertencias de diagnóstico o fallas por fuera de rango.
Construcción Mecánica Robusta y Protección contra Sobrepresión
Diseñado para entornos operativos pesados, el PTI10 está alojado en una carcasa compacta de acero inoxidable 316L sellada herméticamente con clasificación IP65/IP67. Sus elementos sensores piezorresistivos y cerámicos de alta calidad proporcionan una estabilidad térmica sobresaliente y una vida útil que supera los 100 millones de ciclos de presión.
La unidad soporta presiones de prueba de hasta 3x (o 1.500 bar de prueba máxima) y presiones de rotura de hasta 4x del span nominal, garantizando una integridad completa ante picos de presión hidráulica agresivos y fenómenos de golpe de ariete. Para aplicaciones con pulsaciones extremas, se puede especificar un orificio amortiguador integrado de 0,8 mm (ST8).
Principales Aplicaciones Industriales
Automatización inteligente de fábricas, robótica y arquitecturas digitales Industria 4.0
Sistemas hidráulicos industriales de alta presión, unidades de potencia y válvulas proporcionales
Distribución neumática, maquinaria de ensamble automatizado y líneas de empaque
Máquinas herramienta CNC, módulos de lubricación, sistemas de sujeción y monitoreo de refrigerante
Control de bombas, paquetes de compresores, bancos de prueba y fabricación de patines de proceso
Maquinaria móvil de trabajo, vehículos utilitarios y sistemas municipales de manejo de fluidos
Selección de Ingeniería y Mejores Prácticas de Instalación
Al instalar la serie PTI10, asegure la configuración de pines correcta para el cableado M12 x 1 de 4 pines (Pin 1: L+ 15-30 Vcc, Pin 3: L- 0 Vcc, Pin 4: C/Q1 IO-Link o Switch 1, Pin 2: Q2 Switch 2). Para aplicaciones sujetas a choques mecánicos extremos o lavados agresivos, elija el conector M12 totalmente metálico soldado (Opción 25M, clasificado para choques de hasta 1.000g).
Integre los archivos de descripción de dispositivo IODD estándar en su herramienta de ingeniería IO-Link (como Siemens TIA Portal, Rockwell Studio 5000, Beckhoff TwinCAT o ifm moneo) para una puesta en marcha plug-and-play instantánea y sincronización automática de parámetros.
