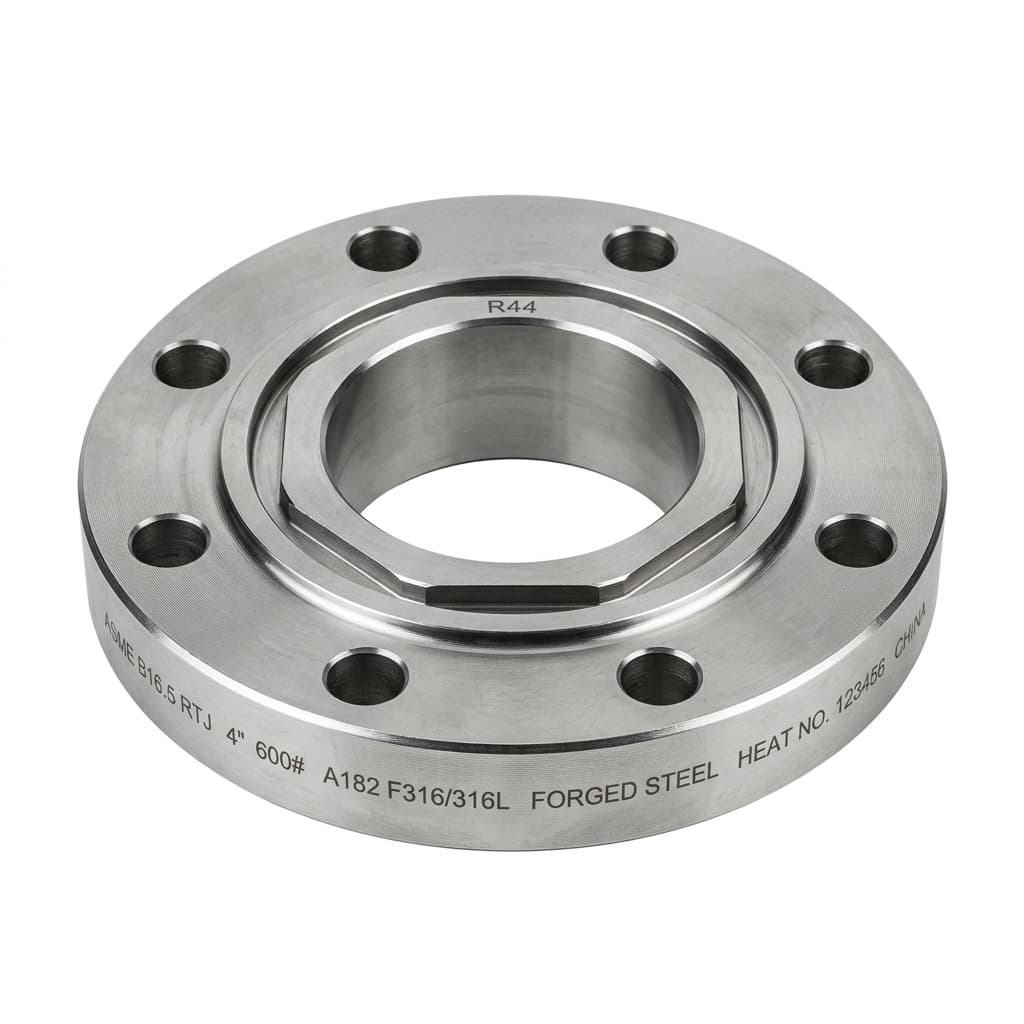

Bridas con Ranura para Junta Tipo Anillo ANSI / ASME B16.5 (RTJ)
Las Bridas con Ranura RTJ (Ring Type Joint) de Skyland están fabricadas para presiones extremas (hasta 2500# / 420 bar) y altas temperaturas. Cuentan con una ranura mecanizada con precisión que aloja una junta metálica octogonal u ovalada (ASME B16.20), logrando un sello metal-metal indeformable.
Normas: ANSI / ASME B16.5, ASME B16.47 y API 6A
Clases: 300, 600, 900, 1500 y 2500 LBS
Diámetros: 1/2" a 36" NB (DN 15 a DN 900)
Aloja juntas metálicas tipo R, RX y BX según ASME B16.20
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormaANSI / ASME B16.5, API 6A
ClasesClase 300# a 2500#
Diámetros1/2" a 36"
MaterialesASTM A105N, A182 F316L, Dúplex, Inconel
Presión Extrema
Bridas con Ranura RTJ ANSI B16.5
Seleccione diámetro, clase y número de ranura.
NormaANSI B16.5 / API 6A
SelloMetal-Metal Tipo Anillo
Ejemplo de Código
SKL-RTJ-040-600-316L-R37
SKLMarcaSkyland Metal & Alloys
RTJTipoBrida RTJ
040Diámetro4" NPS
600ClaseClase 600
316LMaterialASTM A182 F316L
R37RanuraRanura R-37
Especificaciones tecnicas
NormaANSI B16.5 / ASME B16.20
Notas Operativas
La dureza de la ranura de la brida debe ser mayor que la de la junta metálica.
Descripción
Estándar en producción petrolera offshore, plataformas submarinas y unidades de hidrocraqueo.
