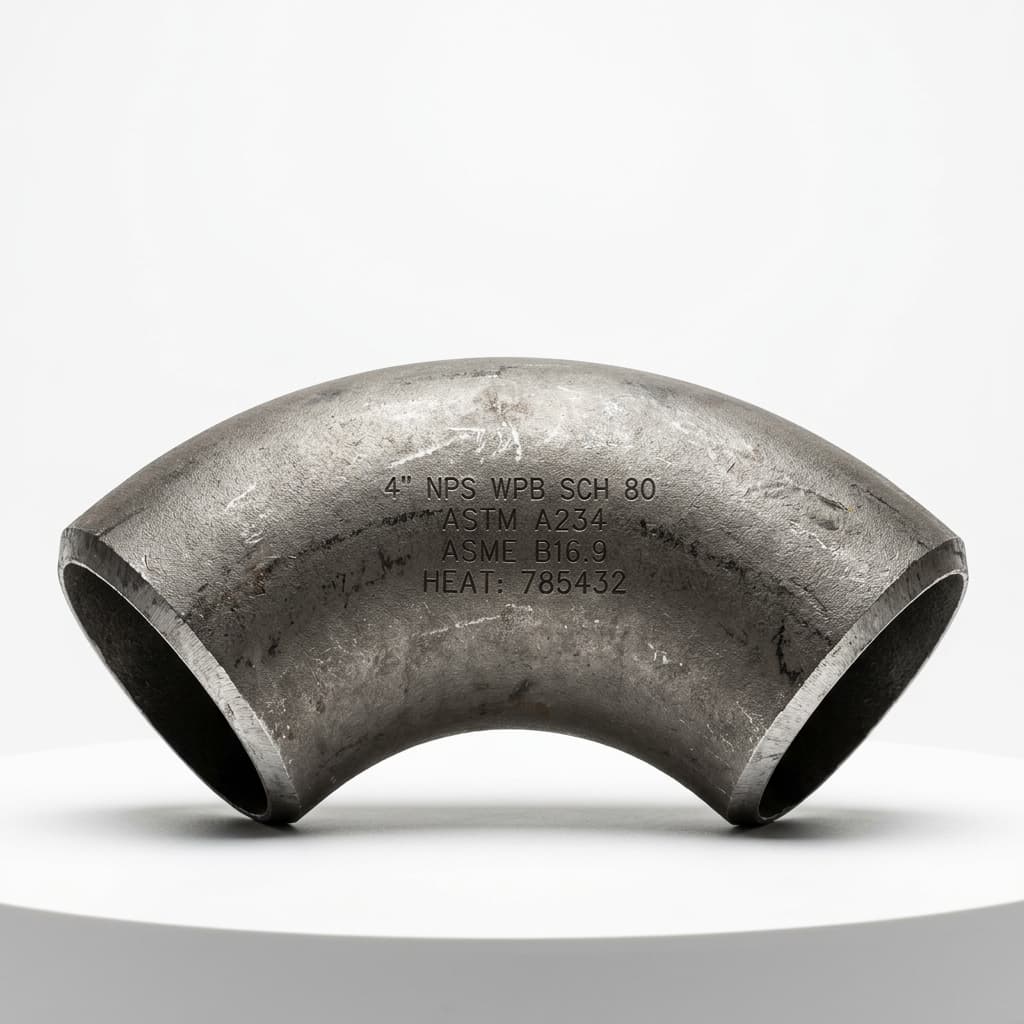

Codos 90° para Soldar a Tope ASME B16.9 (Radio Largo y Corto)
Los codos Buttweld de 90° ASME B16.9 de Skyland representan el estándar para cambios de dirección en tuberías de petróleo, gas, petroquímica, generación de energía e industria de procesos. Construidos para soportar presiones elevadas, vibraciones y expansiones térmicas con extremos biselados según ASME B16.25.
Normas: ASME / ANSI B16.9, BS 1640, DIN 2605, EN 10253-2, MSS SP-75
Configuraciones en Radio Largo (LR, R=1.5D) y Radio Corto (SR, R=1.0D)
Diámetros: 1/2" a 48" NB (Sin costura hasta 24", Soldado 8" a 48" con 100% Rayos X)
Cédulas: Sch 5S, 10S, 20, 40S, STD, 80S, XS, 100, 120, 140, 160, XXS
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormaASME / ANSI B16.9, DIN 2605, EN 10253, MSS SP-75, BS 1640
RadiosRadio Largo (LR = 1.5D) y Radio Corto (SR = 1.0D)
Diámetros1/2" a 48" (DN 15 a DN 1200)
CédulasSch 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS
MaterialesASTM A234 WPB, A420 WPL6, A403 WP304L/316L, A860 WPHY 52/60/65
Matriz de Selección
Especificaciones de Codos 90° ASME B16.9
Seleccione diámetro, radio, cédula y material para codos de 90°.
NormaASME B16.9
Ángulo90° LR y SR
Diámetros1/2" a 48"
PresiónEquivalente al Tubo
Ejemplo de Código de Parte
SKL-90E-060-SCH80-WPB-LR
SKLMarcaSkyland Metal & Alloys
90ETipoCodo 90° Buttweld
060Diámetro6" NPS (DN 150)
SCH80CédulaSchedule 80
WPBMaterialASTM A234 WPB
LRRadioRadio Largo 1.5D
Especificaciones tecnicas
Norma de DiseñoASME B16.9 / BS 1640 / DIN 2605
Preparación de BiselASME B16.25 37.5°
Notas Operativas
El radio largo es el recomendado para la mayoría de sistemas industriales para optimizar el flujo.
Ingeniería y Rendimiento
El codo de 90° en Radio Largo (1.5D) minimiza la fricción y la caída de presión en líneas de proceso, mientras que el Radio Corto (1.0D) es la solución para espacios restringidos y patines compactos.
