Combinaciones Frecuentes
2" x 1"2" Principal x 1" Ramal
4" x 2"4" Principal x 2" Ramal
6" x 4"6" Principal x 4" Ramal
8" x 6"8" Principal x 6" Ramal
Pagina de producto
SKYLAND

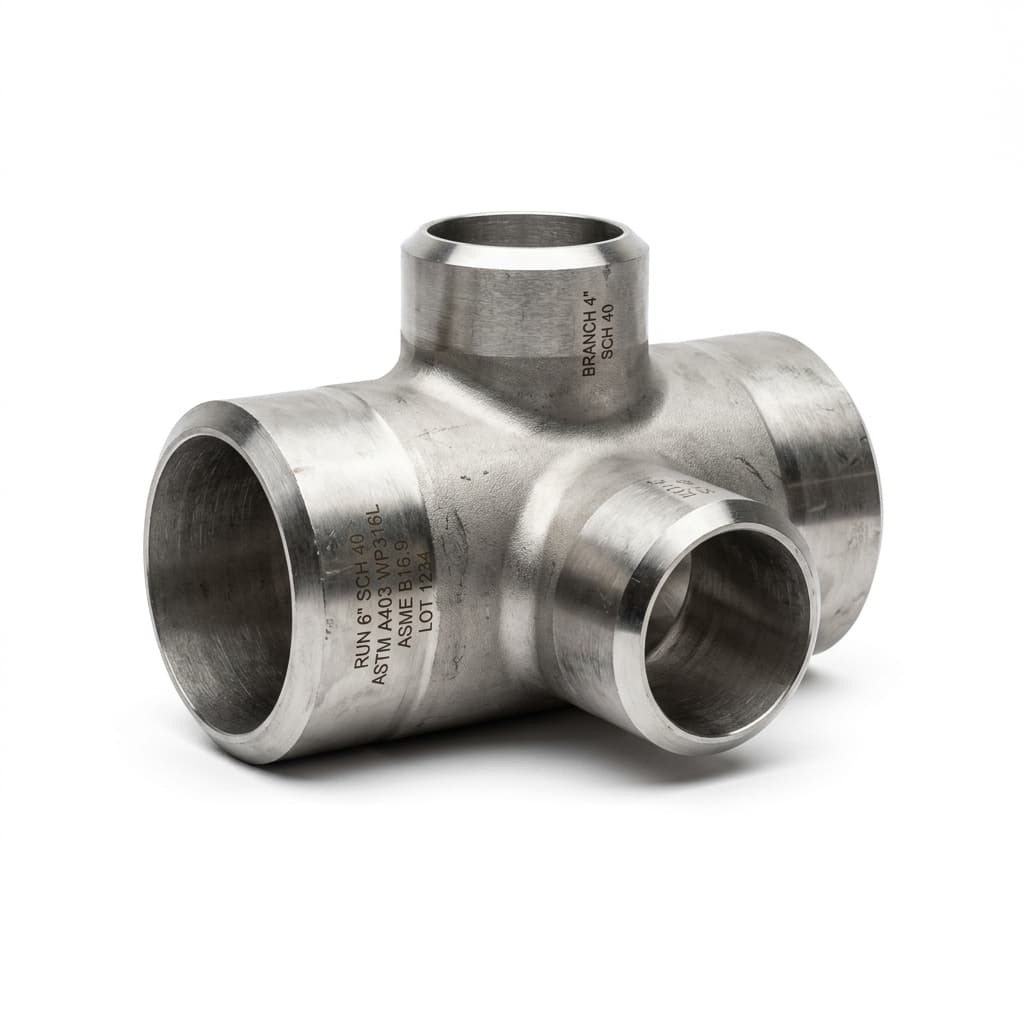

Tee Reductora para Soldar a Tope ASME B16.9 (Tee Desigual)
Las Tees Reductoras Buttweld Skyland cuentan con una salida a 90 grados de diámetro menor respecto a la línea principal (Run). Diseñadas para servicio severo en distribución de gas, refinerías y plantas petroquímicas con refuerzo integral en el cuello para resistir esfuerzos hidráulicos y mecánicos.
Normas: ASME / ANSI B16.9, DIN 2615-2, EN 10253-2 y MSS SP-75
Línea principal desde 3/4" hasta 48" con ramales reducidos hasta 1/2"
Construcción forjada sin costura (hasta 24") y soldada (hasta 48")
Cédulas: Sch 10S, 40S, STD, 80S, XS, 160, XXS en línea y ramal
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormaASME / ANSI B16.9, DIN 2615-2, EN 10253, MSS SP-75
Línea Principal3/4" a 48" (DN 20 a DN 1200)
Ramal Reducido1/2" a 36" (DN 15 a DN 900)
CédulasSch 5S a Sch XXS
MaterialesAcero al carbono A234 WPB, Inoxidable 316L, Dúplex
Selección Técnica
Matriz de Tees Reductoras ASME B16.9
Seleccione diámetros de línea principal y ramal reducido.
NormaASME B16.9 / DIN 2615
Línea Principal3/4" a 48"
Ramal1/2" a 36"
Ejemplo de Código
SKL-RT-060-040-SCH40-316L
SKLMarcaSkyland Metal & Alloys
RTTipoTee Reductora Buttweld
060Línea6" NPS (DN 150)
040Ramal4" NPS (DN 100)
SCH40CédulaSchedule 40
316LMaterialASTM A403 WP316L
Especificaciones tecnicas
NormaASME B16.9 / DIN 2615
Notas de Aplicación
El cuello reforzado cumple con los requisitos de sobrepresión de ASME B31.3.
Ventajas de Diseño
Eliminan la necesidad de una tee recta más una reducción separada, ahorrando 50% de soldaduras y eliminando potenciales puntos de fuga.
