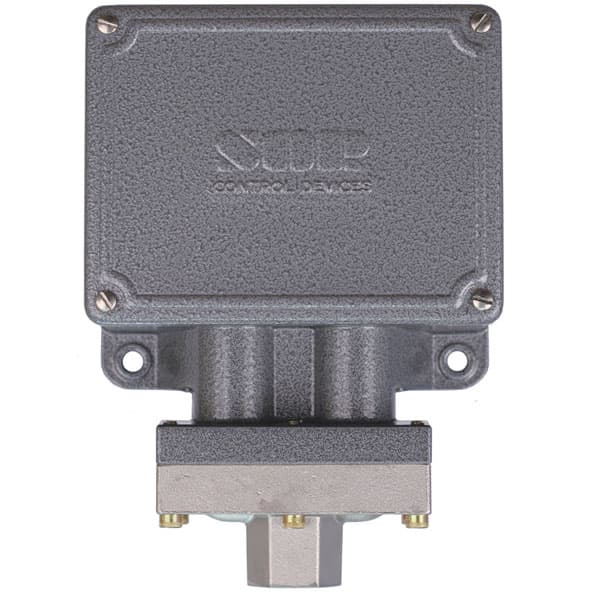

Interruptor de Presión con Banda Muerta Ajustable para Intemperie (Serie V1)

Name: Interruptor de Presión con Banda Muerta Ajustable para Intemperie (Serie V1)
Brand: SOR

El Interruptor de Presión para Intemperie con Banda Muerta Ajustable Serie V1 de SOR es un instrumento de control de presión industrial de alto rendimiento, diseñado para áreas no clasificadas donde se requiere un diferencial amplio e independientemente regulable entre el punto de activación por alta presión y el de desactivación por baja presión. Basado en el sistema probado de doble sensor de presión Static O-Ring con balance de fuerzas de SOR, la presión del proceso actúa contra dos conjuntos independientes de pistón y resorte de rango, accionando una palanca mecánica de precisión que comanda un microinterruptor eléctrico tipo snap switch. Esta arquitectura de doble ajuste independiente permite fijar umbrales de arranque y parada a través de amplios intervalos, eliminando el ciclado rápido de bombas, el cascabeleo de compresores y la inestabilidad de lazo en redes de agua, torres de enfriamiento, unidades hidráulicas, patines de lubricación y transferencia química. Fabricado con una robusta carcasa de aluminio fundido 356 libre de cobre con protección NEMA 4, 4X e IP65, regleta de bornes de conexión interna, múltiples opciones de metalurgia de sellos húmedos (acero inoxidable 316L, Monel, Hastelloy, Buna-N, Viton, Kalrez), certificación de seguridad funcional IEC 61508 SIL 2 y respaldado por la garantía de fábrica de 3 años de SOR Controls Group.

Ajustes de campo independientes para punto de corte ascendente (activación) y descendente (desactivación) en rangos amplios o estrechos

Previene el ciclado corto y desgaste prematuro de motores en bombas, compresores de aire y válvulas de control

Mecanismo sensor de doble diafragma Static O-Ring con balance de fuerzas que otorga repetibilidad excepcional (±1% del rango) y alta resistencia a sobrepresión

Rangos de presión ajustables disponibles desde 5 psi hasta 1.750 psi (0,35 bar a 120 bar) mediante 6 combinaciones de pistón y resorte

Solicitar Cotización Volver a Productos

Interruptor de Presión con Banda Muerta Ajustable para Intemperie (Serie V1)

Listo para cotizarComparta su rango, conexion y tipo de caja.

Hablar con ATH

Rango de Ajuste5 a 1.750 psi (0,35 a 120 bar) en 6 combinaciones de pistón y resorte

Repetibilidad±1% del rango total de ajuste

Grado de ProtecciónNEMA 4, 4X, IP65 para intemperie (Aluminio fundido 356 libre de cobre)

Elemento de ConmutaciónMicrointerruptor SPDT Serie LA (15A @ 250 VCA, 10A @ 30 VCC) con bornera

Conexión a Proceso1/4" NPT Hembra estándar | 1/2" NPT Hembra opcional (316SS o Aluminio)

Conexión Eléctrica3/4" NPT Hembra para conduit

Presión de Prueba / SobrepresiónSobrepresión hasta 2.500 psi (170 bar) | Prueba hasta 3.875 psi (267 bar)

Límite de Temperatura Ambiente-34 °C a 80 °C (-30 °F a 180 °F)

Certificaciones de Seguridad y CalidadIEC 61508 SIL 2, Certificación CSA (opc. CS), Registro ISO 9001

Garantía de FábricaGarantía limitada SOR de 3 años

Especificaciones Técnicas y Matriz de Selección

Guía Técnica Interruptores de Presión con Banda Muerta Ajustable Serie V1 de SOR

Configure su interruptor SOR V1 seleccionando el rango de pistón/resorte, elemento de conmutación, elastómeros de diafragma y O-ring, metalurgia de conexión a proceso y accesorios adicionales.

Rango Ajustable5 a 1.750 psi (0,35 a 120 bar)

CarcasaNEMA 4, 4X, IP65 Aluminio Fundido

Contacto EléctricoSPDT 15A @ 250 VCA / 10A @ 30 VCC

SeguridadSIL 2 / CSA / Garantía de 3 años

Selección de Rango Ajustable (Pistón y Resorte)

1-4Pistón 1, Resorte 4: Ascendente 5 a 25 psi | Descendente 1 a 21 psi (Prueba 1.000 psi)

4-3Pistón 4, Resorte 3: Ascendente 10 a 80 psi | Descendente 4 a 60 psi (Prueba 2.500 psi)

5-3Pistón 5, Resorte 3: Ascendente 20 a 240 psi | Descendente 6 a 160 psi (Prueba 2.500 psi)

9-4Pistón 9, Resorte 4: Ascendente 50 a 450 psi | Descendente 10 a 350 psi (Prueba 3.875 psi)

9-5Pistón 9, Resorte 5: Ascendente 100 a 1.000 psi | Descendente 30 a 800 psi (Prueba 3.875 psi)

9-45Pistón 9, Resorte 45: Ascendente 200 a 1.750 psi | Descendente 80 a 1.500 psi (Prueba 3.875 psi)

Carcasa y Conexión Eléctrica

V1Intemperie NEMA 4, 4X, IP65 en Aluminio fundido 356, entrada conduit 3/4" NPT(H) (1,8 kg / 4,0 lb)

Elemento de Conmutación Eléctrica

LAMicrointerruptor SPDT con regleta interna de bornes (15A @ 125/250 VCA, 10A @ 30 VCC, máx 80 °C)

Diafragmas y Juntas Tóricas (Partes Húmedas)

N4Diafragma TCP (Poliimida/Teflón) + O-Ring Buna-N (-34 °C a 93 °C) [Estándar]

N1Diafragma TCP + O-Ring Viton (0 °C a 204 °C)

N6Diafragma TCP + O-Ring Kalrez FFKM (-15 °C a 204 °C)

M4Diafragma Acero Inox 316L + O-Ring Viton (0 °C a 204 °C)

M2Diafragma Acero Inox 316L + O-Ring Buna-N (-34 °C a 93 °C)

M9Diafragma Acero Inox 316L + O-Ring EPR (-34 °C a 93 °C / Vapor a 204 °C)

A4Diafragma Monel + O-Ring Viton (0 °C a 204 °C)

H4Diafragma Hastelloy C + O-Ring Viton (0 °C a 204 °C)

Puerto de Conexión y Material a Proceso

C1A1/4" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M)

C2A1/2" NPT Hembra, Acero Inoxidable 316 (Fundición CF-8M)

B1A1/4" NPT Hembra, Aleación de Aluminio 356

B2A1/2" NPT Hembra, Aleación de Aluminio 356

Accesorios y Opciones Disponibles

CSCertificación CSA con terminal de tierra interno

MMPlaca protectora de vacío para condiciones intermitentes > 10 inHg

NCCumplimiento normativo NACE MR0175 / ISO 15156

PKKit de montaje para tubería o pedestal (1-1/2" a 2")

PYTag de Acero Inoxidable 316 fijado con alambre 304SS

YYPintura epóxica de poliimida exterior con pigmento de acero 316SS

ZZTapa encadenada con tornillos cautivos de acero inoxidable

Arquitectura del Código de Modelo SOR

5V1-LA3-N4-C1A-YY

5PistónPistón #5 (Balance de fuerzas para alto ciclado)

V1CarcasaHermética NEMA 4, 4X, IP65 en Aluminio Fundido

LAInterruptorMicrointerruptor SPDT 15A @ 250 VCA con Bornera

3ResorteResorte de Rango #3 (20 a 240 psi ascendente)

N4Diafragma/O-RingDiafragma TCP con O-Ring de Buna-N

C1APuerto a Proceso1/4" NPT Hembra en Acero Inoxidable 316

YYAccesoriosRecubrimiento Epóxico Exterior

Especificaciones tecnicas

Rango de Ajuste5 a 1.750 psi (0,35 a 120 bar)

Repetibilidad±1% del rango total de ajuste

Protección de CarcasaNEMA 4, 4X, IP65 para intemperie (Aluminio 356)

Forma del ContactoSPDT Snap Switch (15A @ 125/250 VCA, 10A @ 30 VCC)

Conexión a Proceso1/4" NPT(H) estándar | 1/2" NPT(H) opcional (316SS o Aluminio)

Conexión Eléctrica3/4" NPT Hembra

Presión Máxima de SobrepresiónHasta 2.500 psi (170 bar)

Presión de PruebaHasta 3.875 psi (267 bar)

Rango de Temperatura Ambiente-34 °C a 80 °C (-30 °F a 180 °F)

PesoAprox. 1,8 kg (4,0 lb)

Nivel de Integridad de SeguridadCertificación SIL 2 (IEC 61508) para lazos SIS

GarantíaGarantía limitada de 3 años de SOR Controls Group

Recomendaciones de Aplicación e Instalación

Calibre los puntos de ajuste creciente y decreciente de forma independiente utilizando las tuercas internas y escalas de referencia.

Verifique siempre que el set point decreciente quede configurado por debajo del creciente dentro del rango permitido.

En servicios con vapor hasta 204 °C (400 °F), especifique el sistema húmedo M9 (diafragma 316L + O-Ring EPR) e instale un sifón.

Instale la placa protectora de vacío MM cuando el instrumento quede expuesto a vacíos transitorios mayores a 10 inHg.

Descripción del Producto y Principio de Operación

El interruptor de presión para intemperie Serie V1 de SOR con banda muerta ajustable proporciona un control preciso y configurable en campo cuando la aplicación exige una diferencia deliberada y amplia entre el punto de ajuste creciente (corte por alta) y el decreciente (rearranque por baja). A diferencia de los presostatos convencionales con diferencial fijo o estrictamente proporcional, el diseño de SOR incorpora dos conjuntos sensores Static O-Ring independientes que actúan sobre un mecanismo de palanca de balance de fuerzas.

Al ingresar el fluido del proceso por el puerto común, la presión actúa simultáneamente sobre las áreas de ambos pistones contra sus respectivos resortes de rango. Cada resorte se calibra mediante una tuerca de ajuste independiente con escala de referencia visual. Cuando la presión ascendente alcanza el set point superior, el pistón principal acciona la palanca disparando el contacto eléctrico. Al descender la presión, la palanca permanece enclavada hasta que la presión cae por debajo del set point inferior, momento en el cual el segundo pistón permite la desactivación.

Tecnología Static O-Ring de balance de fuerzas que aísla la presión sin fricción de sellos dinámicos ni histéresis mecánica

Elimina relevadores de control auxiliares, interruptores dobles y lógica compleja de PLC en control de nivel de tanques y bombas

Tuercas de calibración independientes superior e inferior con escalas grabadas para un ajuste de campo rápido y certero

Presiones de prueba extremadamente altas que protegen el mecanismo contra golpes de ariete y pulsaciones de arranque

Geometría pivotante de palanca resistente a vibraciones que garantiza estabilidad total del set point cerca de bombas y motores

Guía de Rangos y Combinaciones Pistón / Resorte

Rango 1-4 (Pistón 1, Resorte 4)Ascendente: 5 a 25 psi | Descendente: 1 a 21 psi | Sobrepresión: 750 psi | Prueba: 1.000 psi

Rango 4-3 (Pistón 4, Resorte 3)Ascendente: 10 a 80 psi | Descendente: 4 a 60 psi | Sobrepresión: 1.500 psi | Prueba: 2.500 psi

Rango 5-3 (Pistón 5, Resorte 3)Ascendente: 20 a 240 psi | Descendente: 6 a 160 psi | Sobrepresión: 1.500 psi | Prueba: 2.500 psi

Rango 9-4 (Pistón 9, Resorte 4)Ascendente: 50 a 450 psi | Descendente: 10 a 350 psi | Sobrepresión: 2.500 psi | Prueba: 3.875 psi

Rango 9-5 (Pistón 9, Resorte 5)Ascendente: 100 a 1.000 psi | Descendente: 30 a 800 psi | Sobrepresión: 2.500 psi | Prueba: 3.875 psi

Rango 9-45 (Pistón 9, Resorte 45)Ascendente: 200 a 1.750 psi | Descendente: 80 a 1.500 psi | Sobrepresión: 2.500 psi | Prueba: 3.875 psi

Elemento de Conmutación y Capacidad Eléctrica

Elemento LA (Estándar)Microinterruptor SPDT Snap con bornera de tornillos interna, 15A @ 125/250 VCA, 0,5A @ 125 VCC, 10A @ 30 VCC

Temperatura Ambiente Máxima80 °C (180 °F) de servicio continuo para el elemento LA

Entrada de ConduitConexión hembra de 3/4" NPT con amplio espacio interno para cableado

Metalurgia de ContactosContactos de aleación de plata para alta capacidad de cierre ante bobinas de arrancadores de motor

Materiales de Diafragmas y Juntas Tóricas (Partes Húmedas)

Sistema N4 (Estándar)Diafragma TCP (Poliimida recubierta de Teflón) + O-Ring Buna-N (-34 °C a 93 °C) para aire, agua, aceite lubricante

Sistema N1Diafragma TCP + O-Ring Viton (0 °C a 204 °C) para aceites calientes y combustibles hidrocarburos

Sistema N6Diafragma TCP + O-Ring Kalrez FFKM (-15 °C a 204 °C) para solventes y químicos agresivos

Sistema M4Diafragma Acero Inox 316L + O-Ring Viton (0 °C a 204 °C) para fluidos corrosivos

Sistema M2Diafragma Acero Inox 316L + O-Ring Buna-N (-34 °C a 93 °C) para aplicaciones hidráulicas y de proceso general

Sistema M9Diafragma Acero Inox 316L + O-Ring EPR (-34 °C a 93 °C, vapor hasta 204 °C) para vapor y condensado

Sistema A4 / A6Diafragma Monel con O-Ring Viton o Kalrez para agua de mar y gas amargo (sour gas)

Sistema H4 / H6Diafragma Hastelloy C con O-Ring Viton o Kalrez para ácidos fuertes y halógenos

Estructura del Código de Modelo y Árbol de Selección

Los interruptores de presión SOR se configuran según una nomenclatura modular de 7 pasos: [1. Pistón] - [2. Carcasa] - [3. Microinterruptor] - [4. Resorte] - [5. Diafragma y O-Ring] - [6. Puerto de Presión] - [7. Accesorios].

Ejemplo de Modelo: 5V1-LA3-N4-C1A-YY representa Pistón 5, Carcasa V1 de Intemperie, Microinterruptor LA SPDT con Bornera, Resorte 3 (rango 20-240 psi), sellos húmedos estándar N4 (TCP/Buna), conexión a proceso C1A de 1/4" NPT(H) en 316SS y recubrimiento epóxico exterior YY.

Paso 1 y 4 (Pistón y Resorte)1-4 (5-25 psi), 4-3 (10-80 psi), 5-3 (20-240 psi), 9-4 (50-450 psi), 9-5 (100-1000 psi), 9-45 (200-1750 psi)

Paso 2 (Carcasa)V1: Intemperie NEMA 4, 4X, IP65 en Aluminio Fundido 356 (conduit 3/4" NPT)

Paso 3 (Microinterruptor)LA: SPDT 15A @ 250 VCA con regleta interna de terminales de tornillo

Paso 5 (Diafragmas/O-Rings)N4 (TCP/Buna), N1 (TCP/Viton), N6 (TCP/Kalrez), M4 (316SS/Viton), M2 (316SS/Buna), A4 (Monel), H4 (Hastelloy C)

Paso 6 (Puerto a Proceso)C1A: 1/4" NPT(H) 316SS | C2A: 1/2" NPT(H) 316SS | B1A: 1/4" NPT(H) Aluminio | B2A: 1/2" NPT(H) Aluminio

Paso 7 (Opciones y Accesorios)CS (Certificación CSA), MM (Protector de Vacío), NC (Cumplimiento NACE MR0175), PK (Montaje a Tubería), PY (Tag 316SS), YY (Pintura Epóxica)
