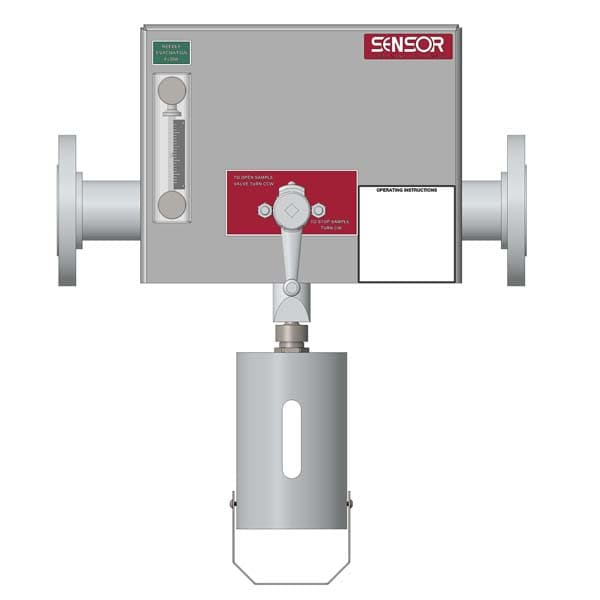

El Sistema de Muestreo Tipo RAM SENSOR (RSS) de SOR Controls Group se conecta directamente a la boquilla de un tanque de almacenamiento, reactor o tubería sin requerir bombas, diferencial de presión ni lazo de recirculación rápida (fast loop). Mediante su válvula de pistón tipo RAM rectificada, el sistema penetra más allá de las costras interiores y zonas estancadas de la pared para alcanzar el flujo activo del proceso. Al girar el volante manual, el pistón retrocede suavemente permitiendo el paso del producto fresco hacia el puerto de muestreo; al cerrar la válvula, el pistón avanza hasta quedar a ras con la pared interna de la tubería, empujando todo el producto residual de vuelta a la línea. Este principio mecánico proporciona cero volumen muerto real, cero contaminación cruzada entre tomas consecutivas y elimina la causa raíz de los taponamientos. Disponible en configuración directa con frasco (RSS) o con Cámara de Volumen Fijo (FVRSS), el sistema admite opciones de aguijón calefaccionado por vapor, enfriador de muestra, cartucho de filtro de emisiones y gabinetes de protección.
Se acopla directamente a boquillas de tanques o tuberías sin necesidad de lazo rápido ni diferencial de presión
Válvula de pistón tipo RAM que penetra la capa límite del proceso y elimina los taponamientos
Cero volumen muerto real: el pistón empuja mecánicamente todo residuo de regreso a la línea principal
Opción de Volumen Fijo (FVRSS) que aísla por completo el frasco recolector de la presión del proceso
Especificaciones Técnicas y Matriz de Selección
Datos de selección de ingeniería, dimensiones y accesorios para los sistemas de muestreo tipo RAM SENSOR (series RSS y FVRSS).
Arquitectura del Modelo
Verifique que la botella con tapa y septum esté bien asentada en la campana antes de girar la válvula RAM.
Gire el volante lentamente hasta que el fluido comience a llenar el envase; cierre con firmeza para expulsar el residuo.
Para fluidos a alta temperatura (>135 °F), confirme el caudal de agua de enfriamiento antes de abrir la válvula.
Mantenimiento preventivo: revise el estado de los sellos del pistón y la empaquetadura; ajuste con Teflón o Grafoil.
En numerosas instalaciones de refinería y procesos químicos —como fondos de torres de vacío, tanques de asfalto y líneas de trasvase de lodos pesados— resulta inviable instalar lazos de recirculación rápida. Extraer una muestra a través de una válvula estándar de compuerta o bola provoca la acumulación de sólidos en el tramo muerto entre el asiento y la pared interior del tubo, obstruyendo la toma.
El sistema SENSOR RSS solventa esto mediante un pistón de avance que penetra en la zona activa de flujo. Al accionar el volante, el pistón se retrae hacia el interior del cuerpo de la válvula, permitiendo el flujo representativo hacia el frasco. Al cerrar, el pistón avanza hasta quedar al ras de la tubería, desalojando cualquier remanente y garantizando cero zona estancada.
Elimina el tramo muerto y la acumulación de sólidos que obstruyen boquillas convencionales
Garantiza que cada toma de muestra refleje la composición inmediata y en tiempo real del proceso
Reduce el desperdicio de producto al eliminar purgas previas manuales prolongadas
Operación rápida y confiable que minimiza el tiempo de permanencia del técnico en el área
