Serie del modelo
V3Interruptor de presion a prueba de explosion con banda muerta ajustable
Pagina de producto
SOR

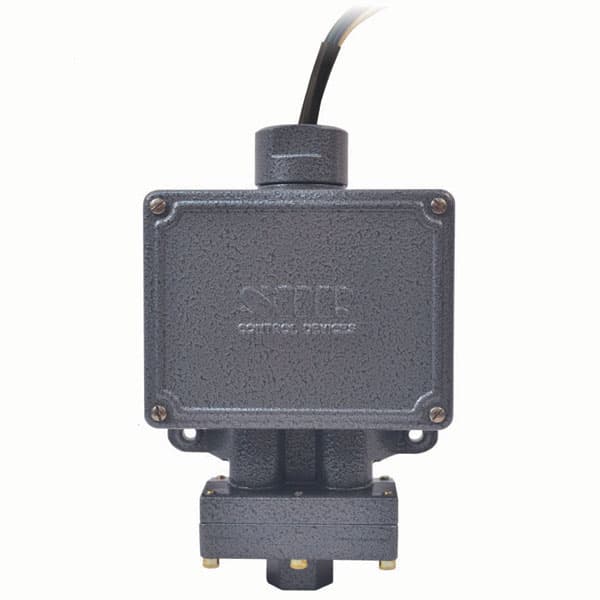

V3 Adjustable Dead Band Explosion Proof Pressure Switch
El interruptor de presion a prueba de explosion con banda muerta ajustable SOR Serie V3 esta disenado para su uso en areas clasificadas donde se requiere una banda muerta amplia y ajustable entre puntos de ajuste. Ideal para control de bombas y compresores de aire, la banda muerta se puede ajustar a mayor amplitud para reducir la frecuencia de encendido/apagado, evitando el desgaste prematuro del equipo.
Microinterruptores sellados hermeticamente (snap switches)
Rangos de presion ajustables desde 5 hasta 1750 psi
Ajuste de set point sin desclasificar el area peligrosa
Banda muerta ajustable amplia que previene el desgaste en bombas y compresores
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHModeloSOR Serie V3
Rangos de presion5 a 1750 psi (banda muerta ajustable)
CertificacionesUnidad: SIL 2 | Microinterruptor: ATEX, CSA, TestSafe (SAA), UL, UKCA
GarantiaGarantia limitada de 3 anos
Carcasa / ClasificacionA prueba de explosion, areas clasificadas (NEMA 4, 4X, 7, 9 / IP66)
AplicacionesControl de bombas, compresores de aire, petroleo y gas, generacion electrica, petroquimica
Datos tecnicos
Referencia de seleccion y orden
Utilice esta guia para seleccionar la configuracion requerida del interruptor de presion a prueba de explosion SOR Serie V3, incluyendo rango de presion, tipo de carcasa, elemento de conmutacion y materiales de diafragma.
Rango de presion5 a 1750 psi
Clasificacion de cajaA prueba de explosion / SIL 2
Banda muertaAjustable amplia
Garantia3 anos limitada
Rangos de presion
Rango 25 a 25 psi0.35 a 1.7 bar
Rango 312 a 100 psi0.8 a 7.0 bar
Rango 440 a 200 psi2.8 a 14 bar
Rango 5100 a 500 psi7.0 a 35 bar
Rango 6250 a 1000 psi17 a 70 bar
Rango 7400 a 1750 psi28 to 120 bar
Elementos de conmutacion
A1Microinterruptor SPDT15A @ 250 VAC / 0.4A @ 125 VDC
AA1Microinterruptor DPDT15A @ 250 VAC / 0.4A @ 125 VDC
J1SPDT sellado hermeticamente11A @ 250 VAC
JJ1DPDT sellado hermeticamente11A @ 250 VAC
B3SPDT contactos de oroBaja potencia / intrinsecamente seguro
Carcasa / Enclosure
N4Aluminio fundido a prueba de explosionNEMA 4, 4X, 7, 9 / IP66
SSAcero inoxidable 316 a prueba de explosionServicio marino y corrosivo
Materiales de diafragma y O-Ring
F1ADiafragma 316L SS / O-ring VitonServicio general hidrocarburos y quimicos
B1ADiafragma Buna-N / O-ring Buna-NServicio industrial estandar y aire
T1ADiafragma Teflon (PTFE) / O-ring VitonQuimicos agresivos
M1ADiafragma Monel / O-ring VitonGas amargo y ambiente marino
H1ADiafragma Hastelloy C / O-ring VitonAplicaciones corrosivas severas
Conexiones a proceso y electricas
P11/4" NPT HembraConexion de proceso estandar
P21/2" NPT HembraConexion de proceso opcional
E13/4" NPT HembraConexion para conducto electrico
Ejemplo de part number
V3-K45-N4-F1A
V3ModeloInterruptor Banda Muerta Ajustable
K45Rango y Switch40 a 200 psi / SPDT Hermetico
N4CarcasaA Prueba de Explosion NEMA 4/7/9
F1AMaterial Humedo316L SS / Viton
Especificaciones tecnicas
Rangos de presion5 a 1750 psi (0.35 a 120 bar)
Ajuste de banda muertaAjustable de forma continua en todo el rango
Repetibilidad±1% del rango total
CertificacionesUnidad: SIL 2 | Microinterruptor: ATEX, CSA, TestSafe (SAA), UL, UKCA
Clasificacion de cajaA prueba de explosion (NEMA 4, 4X, 7, 9 / IP66)
Limites de temperaturaAmbiente -30 °F a 180 °F (-34 °C a 82 °C)
GarantiaGarantia limitada de 3 anos
Notas operativas
El ajuste del set point se realiza facilmente sin desclasificar el area peligrosa.
La banda muerta amplia esta disenada especificamente para reducir el desgaste por ciclado continuo en bombas y compresores.
Los microinterruptores sellados hermeticamente previenen la oxidacion, corrosion y contaminacion de los contactos.
La unidad cumple con los requerimientos SIL 2 para sistemas instrumentados de seguridad.
Descripcion del producto
El interruptor de presion a prueba de explosion con banda muerta ajustable SOR Serie V3 esta disenado para aplicaciones en areas clasificadas donde se requiere un ajuste independiente del punto de activacion y desactivacion. Es un estandar en la industria para el control de bombas y compresores de aire, permitiendo ampliar la banda muerta para reducir drasticamente los ciclos continuos de arranque y parada, evitando el desgaste prematuro mecanico y electrico.
Equipado con microinterruptores sellados hermeticamente, caja robusta a prueba de explosion y certificacion de seguridad funcional SIL 2, el SOR V3 ofrece un desempeno sumamente confiable en ambientes corrosivos, a la intemperie y en zonas con riesgo de explosion.
Microinterruptores sellados hermeticamente para maxima confiabilidad en atmosferas peligrosas
Amplia seleccion de rangos de presion de 5 a 1750 psi con diversos mecanismos de sensor
Ajuste de punto de calibracion en campo sin necesidad de desclasificar el area peligrosa
Banda muerta ajustable amplia para minimizar ciclos en bombas y compresores
Confiabilidad comprobada en petroleo y gas, petroquimica, generacion electrica e instalaciones de agua
Informacion de seleccion y rangos
ModeloV3 = Interruptor de presion a prueba de explosion con banda muerta ajustable
Rangos de presionRango 2 (5-25 psi), Rango 3 (12-100 psi), Rango 4 (40-200 psi), Rango 5 (100-500 psi), Rango 6 (250-1000 psi), Rango 7 (400-1750 psi)
Elementos de conmutacionMicrointerruptores SPDT y DPDT sellados hermeticamente (estandar, alta capacidad AC/DC y contactos de oro para baja corriente)
Opciones de carcasaAluminio fundido a prueba de explosion (NEMA 4, 4X, 7, 9 / IP66), opcion en acero inoxidable 316
Materiales de diafragma y sellosAcero inoxidable 316L, Buna-N, Viton, Teflon (PTFE), Monel, Hastelloy C en diafragmas y empaques O-ring
Conexiones1/4" NPT(H) estandar, 1/2" NPT(H) en proceso; 3/4" NPT(H) para conducto electrico
Ejemplo de part number
EjemploV3-K45-N4-F1A
ModeloV3 = Interruptor de presion con banda muerta ajustable
Sensor y microinterruptorK45 = Rango 40 a 200 psi con microinterruptor SPDT sellado hermeticamente
CarcasaN4 = A prueba de explosion NEMA 4, 4X, 7, 9 / IP66
Diafragma y O-RingF1A = Diafragma de acero inoxidable 316L / O-Ring de Viton
Especificaciones del producto
Rangos de presion5 a 1750 psi (0.35 a 120 bar)
Repetibilidad±1% del rango total
Banda muertaTotalmente ajustable en todo el rango para optimizar ciclos
CertificacionesUnidad: SIL 2 | Microinterruptor: ATEX, CSA, TestSafe (SAA), UL, UKCA
TemperaturaAmbiente: -30 °F a 180 °F (-34 °C a 82 °C); Proceso: hasta 400 °F con diafragma/sello adecuado
GarantiaGarantia limitada de 3 anos de SOR
Notas operativas y de aplicacion
La calibracion y el ajuste de la banda muerta se pueden realizar en campo sin desclasificar el area peligrosa.
Una banda muerta mas amplia protege a bombas, compresores y arrancadores de motores del ciclado excesivo, reduciendo costos operativos y tiempos de inactividad.
Los contactos de microinterruptor sellados hermeticamente evitan oxidacion, corrosion y contaminacion ambiental.
Capacidad SIL 2 para integracion en sistemas instrumentados de seguridad (SIS).
Consulte a ATH Performance para configuraciones especificas de modelo, compatibilidad quimica de diafragmas y cotizacion rapida.
