Especificación Técnica

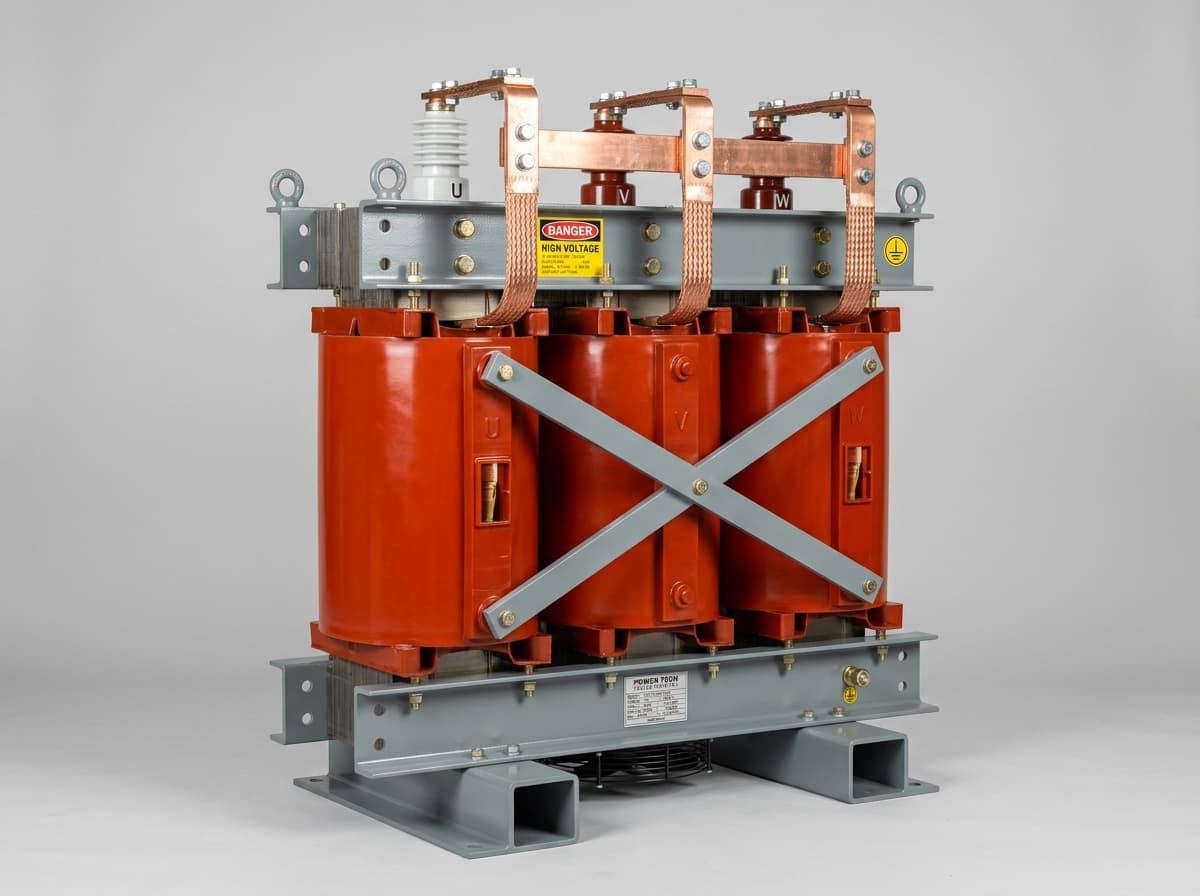

Los Transformadores Tipo Seco Encapsulados en Resina Epóxica (Cast Resin Transformers - CRT) de CG Power and Industrial Solutions son la solución predilecta de distribución de energía para edificios comerciales de gran altura, hospitales, centros de datos, estaciones de metro subterráneo, plantas industriales de proceso y plataformas petroleras offshore donde la presencia de aceite dieléctrico inflamable representa un riesgo inaceptable de incendio o impacto ambiental. Fabricados en potencias desde 100 kVA hasta 10.000 kVA (10 MVA) para clases de tensión de hasta 36 kV, los transformadores CG encapsulan los bobinados de alta tensión en resina epóxica pura reforzada con sílice colada al alto vacío. Este proceso elimina microburbujas y crea una barrera monolítica sólida que protege completamente los devanados contra humedad, salinidad marítima, vapores químicos y polvos industriales. Certificados con las máximas clasificaciones ambientales e ignífugas (F1, C2, E2 según norma IEC 60076-11), son autoextinguibles, no propagan el fuego, no emiten gases tóxicos y permiten una sobrecarga de hasta el 40% mediante la adición de ventiladores de refrigeración forzada (modo AF).
100% Seguros contra Incendio y Autoextinguibles: Clasificación F1 según IEC 60076-11; eliminan riesgos de fuego y permiten su instalación dentro de edificios junto a las cargas
Cero Riesgo de Fugas y Respeto Ambiental: Al no contener líquidos dieléctricos, no requieren fosas de retención de aceite, muros cortafuegos ni sistemas de diluvio
Amplia Capacidad de Potencia: Desde 100 kVA hasta 10 MVA en clases de tensión primaria hasta 36 kV (4.16 kV, 11 kV, 13.8 kV, 24 kV y 34.5 kV)
Resistencia a Humedad y Contaminación: Certificados C2 (climático hasta -25 °C) y E2 (ambiental); resisten condensación severa y ambientes costeros corrosivos
Ingeniería de Producto
Seleccione potencia nominal en kVA, tensiones primarias/secundarias, grado de protección del gabinete y ventilación.
Código de Modelo
Asegure ventilación suficiente en el cuarto eléctrico: se requiere un caudal mínimo de aire de 4 m³/min por cada kW de pérdidas totales del transformador.
Mantenga un espacio libre perimetral de al menos 500 mm entre el gabinete y las paredes adyacentes para permitir la libre circulación convectiva del aire.
Verifique el torque de apriete en todas las barras colectoras de cobre usando torquímetro calibrado antes de energizar.
Instalar transformadores en aceite dentro de edificios comerciales, hospitales, data centers o plataformas petroleras implica costos civiles elevados: muros cortafuegos de concreto macizo, fosas colectoras de aceite, lechos de grava y sistemas de extinción por agua o gas inerte.
Los transformadores tipo seco encapsulados en resina CG eliminan estas exigencias arquitectónicas. Las bobinas de alta tensión se bobinan con cinta de cobre electrolítico y se encapsulan al vacío en moldes con resina epóxica cargada con cuarzo. Al no contener aceite inflamable, el transformador no puede explotar ni propagar incendios. Ante un fuego exterior, la resina epóxica es autoextinguible (Clase F1) y emite un nivel prácticamente nulo de halógenos o humos tóxicos.
Pueden instalarse directamente en salas eléctricas interiores contiguas a los tableros de baja tensión, ahorrando costosos tendidos de barras de cobre
Reducen significativamente las primas de pólizas de seguro del inmueble al eliminar el riesgo de explosión por aceite
No requieren muestreos periódicos de líquidos, desgasificación ni reportes ambientales por contingencia de derrames
Huella física compacta que ahorra valioso espacio de piso en cuartos eléctricos
Los transformadores secos de resina CG ofrecen una extraordinaria flexibilidad operativa gracias a su diseño térmico. Mientras operan silenciosamente en convección natural (modo AN), la adición de ventiladores de flujo cruzado controlados por la centralita digital eleva la potencia nominal hasta en un 40% continuo (modo AF).
