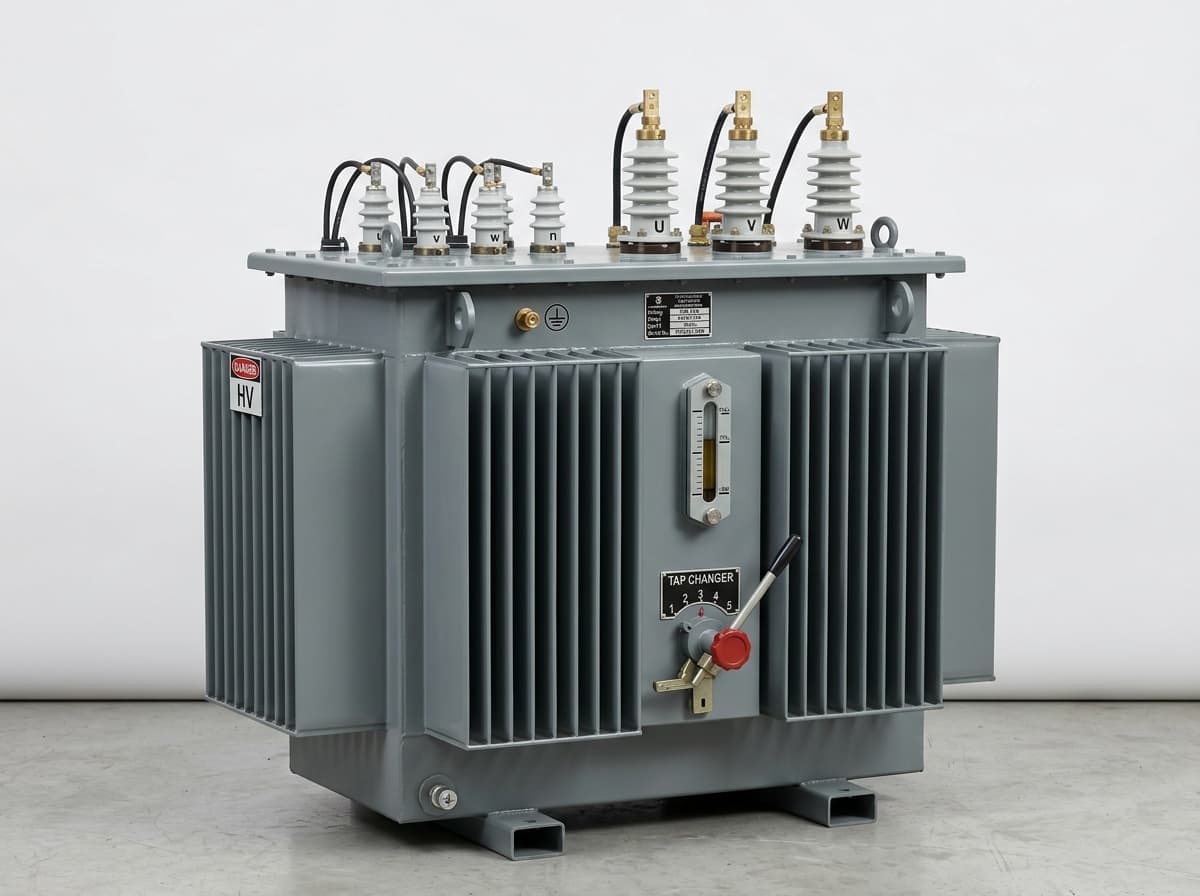

Transformadores de Distribución Sumergidos en Aceite CG (Herméticos y con Tanque de Expansión)
CG Power and Industrial Solutions fabrica una línea completa de Transformadores de Distribución Trifásicos Sumergidos en Aceite, diseñados para redes de distribución eléctrica de media tensión en industrias de proceso, complejos petroleros y petroquímicos, redes de distribución pública, centros comerciales y parques de energía renovable. Disponibles en potencias desde 50 kVA hasta 5.000 kVA con tensiones primarias de hasta 36 kV (cubriendo sistemas de 11 kV, 13.8 kV, 22 kV, 24 kV y 33 kV), estos transformadores ofrecen máxima confiabilidad operativa en condiciones ambientales exteriores severas. Se suministran tanto en configuración Hermética con Cuba Corrugada (donde las aletas elásticas absorben la dilatación del aceite evitando el contacto con el aire exterior y eliminando la oxidación del fluido) como en diseño tradicional con Tanque de Expansión y deshumectador de sílica gel. Fabricados con núcleos de acero al silicio de grano orientado (CRGO) y devanados de cobre electrolítico o lámina de aluminio, cumplen con los más exigentes estándares internacionales de ecodiseño, garantizando mínimas pérdidas eléctricas y una vida útil libre de mantenimiento de más de tres décadas.
Amplio Espectro de Potencias: Desde 50 kVA hasta 5.000 kVA para montaje en poste, en plataforma o en subestaciones exteriores tipo pedestal
Cobertura en Media Tensión: Primarios hasta 36 kV (estándar 4.16 kV, 11 kV, 13.8 kV, 24 kV, 33 kV) y secundarios en baja tensión (220V, 380V, 415V, 480V)
Cuba Corrugada Hermética: Paredes elásticas de enfriamiento que se dilatan y contraen con la temperatura del aceite, aislando totalmente el fluido de la humedad atmosférica
Alta Eficiencia Energética: Diseñados bajo estrictas normas de ecodiseño (Tier 2 UE / DOE 2016) reduciendo notablemente las pérdidas en vacío y bajo carga
Listo para cotizarComparta su rango, conexion y tipo de caja.
Hablar con ATHNormas de FabricaciónIEC 60076, ANSI/IEEE C57.12.20, EN 50588-1, IS 1180 Parte 1
Potencias Nominales50, 100, 160, 250, 315, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 y 5000 kVA
Tensiones Primarias3.3 kV, 6.6 kV, 11 kV, 13.8 kV, 22 kV, 24 kV, 33 kV, 34.5 kV y 36 kV
Tensiones Secundarias208Y/120V, 400Y/230V, 415Y/240V, 480Y/277V y 690V
Tipo de CubaHermética Totalmente Llenada con Aletas Corrugadas o con Tanque de Expansión Conservador
Método de EnfriamientoONAN (Aceite Natural / Aire Natural)
Material de BobinadosCobre Electrolítico de Alta Conductividad o Aluminio de Grado Eléctrico
Líquido AislanteAceite Mineral Aislante (IEC 60296) o Éster Vegetal Natural Dieléctrico (FR3)
Límites de CalentamientoAceite Superior: 60 °C / Devanados: 65 °C (con ambiente de 40 °C s/norma IEC/IEEE)
Regulación de TensiónConmutador de Tomas Desenergizado (OCTC) con pasos de ±2 x 2.5%
Ingeniería de Producto
Guía de Selección de Transformadores de Distribución CG
Seleccione potencia en kVA, tensiones primarias/secundarias, tipo de cuba y material de bobinados.
Potencia50 kVA a 5.000 kVA
TensiónHasta 36 kV Primario
CubaHermética Corrugada
EnfriamientoONAN (Aceite Natural)
Tensión Primaria de Entrada
11KV11 kV Red de Media Tensión
138KV13.8 kV (13.800 V) Primario Industrial
24KV24 kV Distribución Media Tensión
345KV34.5 kV / 33 kV Red de Media Tensión
Estilo de Cuba y Fluido
HERM-MINCuba Hermética Corrugada + Aceite Mineral
HERM-ESTCuba Hermética Corrugada + Éster Vegetal FR3
CONS-MINTanque Conservador con Sílica Gel + Aceite Mineral
Material de Devanados
CU-CUDevanados 100% Cobre Electrolítico (AT y BT)
AL-ALDevanados en Aluminio Grado Eléctrico
Código de Modelo
CG-DT-1000KVA-138-415-HERM-CU
CGMarcaCG Power & Industrial Solutions
DTTipoTransformador de Distribución
1000KVAPotencia1.000 kVA (1 MVA)
138-415Tensión13.8 kV Primario / 415V Secundario
HERMCubaHermética con Aletas Corrugadas
CUConductorBobinados en Cobre
Especificaciones tecnicas
Grupo de ConexiónDyn11 (Delta Primario / Estrella Secundario)
Frecuencia60 Hz (América) o 50 Hz
AisladoresPorcelana para Exterior o Enchufables Deadbreak
ProtecciónRelé Multifunción DMCR y Válvula de Alivio PRV
Recomendaciones de Izaje e Instalación
Transporte y almacene sobre base nivelada de concreto. Nunca levante el transformador por las aletas corrugadas de enfriamiento o los aisladores; use exclusivamente las orejas de izaje estructurales de la cuba.
Verifique que el conmutador de tomas esté asegurado firmemente en la posición deseada antes de energizar. Nunca accione el conmutador bajo carga.
Asegure la conexión firme del terminal de puesta a tierra de la cuba a la malla de tierra de la subestación antes de energizar los terminales primarios.
Tecnología de Cuba Hermética Corrugada y Operación Libre de Mantenimiento
Los transformadores de distribución convencionales con tanque de expansión se comunican con el exterior mediante un respirador con sales desecantes de sílica gel. Al saturarse el desecante, la humedad y el oxígeno atmosférico contaminan el aceite, degradando su rigidez dieléctrica y acelerando el envejecimiento del papel aislante.
Los transformadores herméticos de CG eliminan por completo esta vulnerabilidad. La cuba se llena al vacío total sin cámara de aire interna. La dilatación y contracción térmica del aceite durante los ciclos de carga es compensada por la flexibilidad elástica de las aletas corrugadas de enfriamiento. Al no existir contacto entre el aceite y la atmósfera, las propiedades dieléctricas se mantienen intactas durante décadas, suprimiendo la necesidad de regenerar o filtrar el aceite periódicamente.
Elimina paradas programadas de mantenimiento para reemplazo de sílica gel o pruebas físico-químicas de aceite
Dimensiones exteriores compactas ideales para subestaciones compactas tipo pedestal (*Pad-Mounted*) o casetas prefabricadas
Niveles de ruido acústico muy bajos gracias al ensamblaje del núcleo a inglete traslapado
Prueba de estanqueidad de helio al 100% en fábrica para garantizar cero fugas de aceite durante toda la vida útil
Seguridad y Monitoreo Integral (Relé Multifunción DMCR / RIS)
Para instalaciones críticas, los transformadores herméticos CG pueden equiparse con un relé de protección integral DMCR / RIS montado directamente en la tapa superior de la cuba, integrando cuatro funciones protectoras en un solo dispositivo.
Detección de GasFlotador interno con contacto de alarma ante emanación de gases provocada por descargas eléctricas internas
Protección por SobrepresiónFuelle calibrado que dispara el interruptor principal si la presión interna supera valores seguros (0.2 a 0.5 bar)
Nivel de AceiteMirilla óptica continua con contacto eléctrico de alarma por bajo nivel de líquido dieléctrico
Termostato de Dos EtapasTermómetro de esfera con contactos ajustables de alarma (típicamente 85 °C) y disparo (típicamente 95 °C)
Tabla de Pérdidas y Pesos Típicos en Distribución
100 kVA (13.8 kV / 415 V)Pérdidas en Vacío: 180 W | Pérdidas bajo Carga: 1.350 W | Peso Total: ~680 kg
250 kVA (13.8 kV / 415 V)Pérdidas en Vacío: 330 W | Pérdidas bajo Carga: 2.750 W | Peso Total: ~1.250 kg
500 kVA (13.8 kV / 415 V)Pérdidas en Vacío: 540 W | Pérdidas bajo Carga: 4.600 W | Peso Total: ~2.100 kg
1000 kVA (13.8 kV / 415 V)Pérdidas en Vacío: 950 W | Pérdidas bajo Carga: 8.500 W | Peso Total: ~3.400 kg
1500 kVA (13.8 kV / 480 V)Pérdidas en Vacío: 1.350 W | Pérdidas bajo Carga: 12.000 W | Peso Total: ~4.600 kg
2000 kVA (34.5 kV / 480 V)Pérdidas en Vacío: 1.750 W | Pérdidas bajo Carga: 15.500 W | Peso Total: ~5.800 kg
2500 kVA (34.5 kV / 480 V)Pérdidas en Vacío: 2.100 W | Pérdidas bajo Carga: 18.500 W | Peso Total: ~6.900 kg
