Especificación Técnica

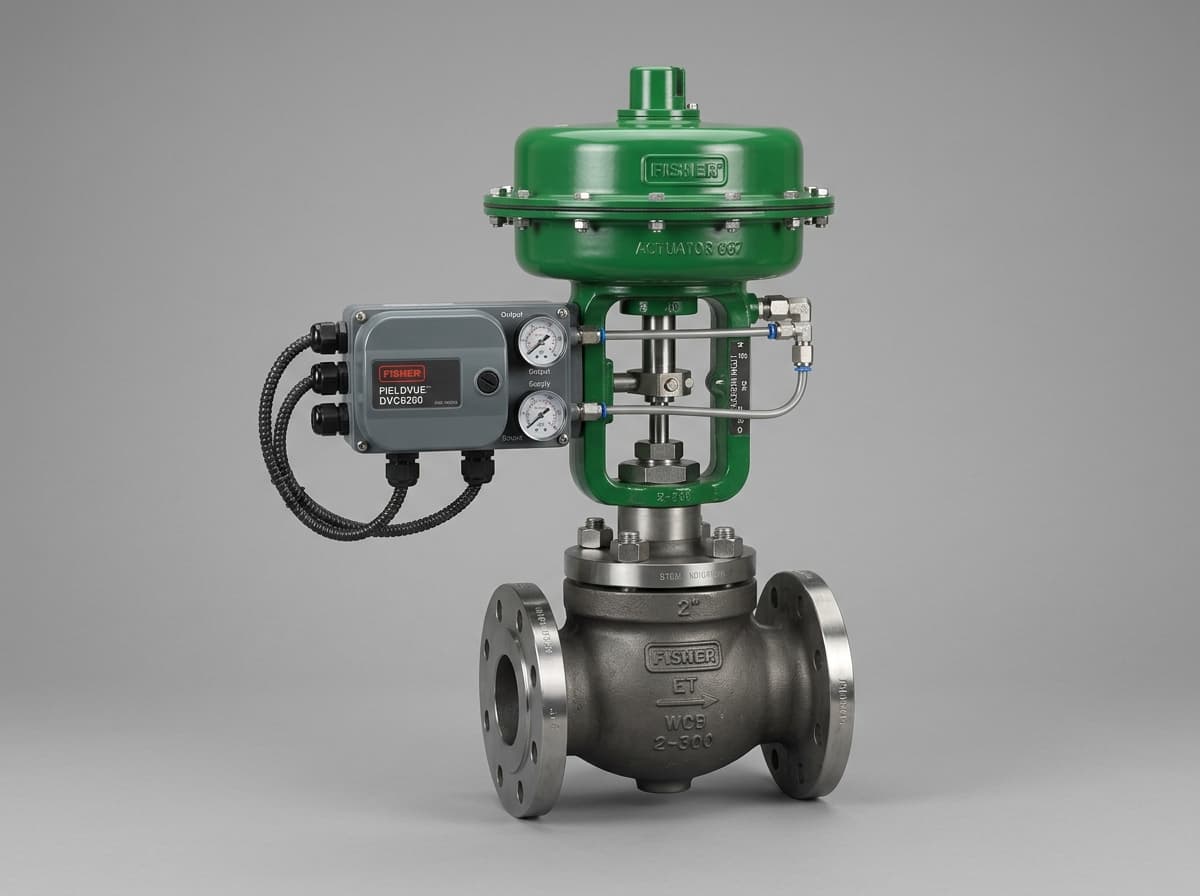

La Serie easy-e™ ET de Fisher es la válvula de control tipo globo de un solo puerto por excelencia para aplicaciones de modulación severa en refinerías, plantas químicas, generación de energía y procesamiento de gas natural. Diseñada con un obturador balanceado por presión que se desplaza guiado por una jaula mecanizada con alta precisión, la válvula ET minimiza drásticamente las fuerzas de empuje requeridas del actuador, permitiendo un control estable, rápido y preciso. Disponible en tamaños desde NPS 1 hasta NPS 8 (DN 25 a DN 200) y clases de presión ASME 150, 300 y 600, la serie ET admite una amplia variedad de internos especializados: jaulas Whisper Trim™ III para reducción de ruido acústico aerodinámico (hasta -30 dBA), jaulas Cavitrol™ III para eliminar la cavitación en líquidos a alta caída de presión, y sistemas de empaquetadura con carga dinámica ENVIRO-SEAL™ certificados para mantener emisiones fugitivas por debajo de 100 ppm. Integrada con actuadores de diafragma y resorte opuesto Fisher 657 / 667 y posicionadores digitales inteligentes FIELDVUE™ DVC6200, la Fisher ET es el estándar mundial de durabilidad y confiabilidad operativa.
Obturador Balanceado por Presión: Reduce significativamente el empuje del actuador, permitiendo el uso de actuadores neumáticos más compactos y económicos
Guiado Robusto por Jaula: El guiado continuo a lo largo de toda la carrera previene vibraciones, flexión del vástago y desgaste bajo altas caídas de presión
Internos Especializados para Servicio Severo: Jaulas Whisper Trim™ III para mitigación de ruido en gases y vapor, y Cavitrol™ III para prevenir cavitación destructiva
Control de Emisiones Fugitivas: Empaquetadura ENVIRO-SEAL™ con carga viva que garantiza hermeticidad conforme a normas ambientales internacionales (< 100 ppm)
Ingeniería de Producto
Seleccione diámetro nominal, material del cuerpo, clase de presión, características del interno y posicionador.
Código de Modelo
Verifique la flecha de sentido de flujo fundida en el cuerpo. Flujo descendente es estándar para líquidos a fin de prevenir cavitación; flujo ascendente es recomendado para vapor y gas a fin de mitigar ruido.
Asegure tramos rectos de tubería de al menos 5 diámetros aguas arriba y aguas abajo para eliminar turbulencias antes de la entrada a la válvula.
Suministre siempre aire de instrumentos limpio, seco y libre de aceite (según norma ISA 7.0.01) para alimentar el posicionador digital FIELDVUE y el actuador.
La válvula de control Fisher easy-e™ ET es reconocida mundialmente por su arquitectura interna modular. Al equilibrar la presión del fluido entre la parte superior e inferior del obturador mediante conductos de balance internos, las fuerzas estáticas y dinámicas se ecualizan. Esto permite a los ingenieros utilizar actuadores neumáticos compactos y de respuesta ultra rápida, incluso ante caídas de presión diferencial superiores a 1.000 PSI.
Para condiciones severas, la tecnología de internos intercambiables de Fisher permite adaptar la válvula en campo sin necesidad de desoldar el cuerpo de la tubería. En estaciones reductoras de presión de gas y venteos de vapor, las jaulas Whisper Trim™ III dividen el flujo en múltiples trayectorias acústicas reduciendo el nivel de ruido hasta en 30 dBA. En líquidos de alta presión, las jaulas Cavitrol™ III escalonan la caída de presión por encima de la presión de vapor, suprimiendo la formación e implosión de burbujas de cavitación.
El sistema de jaula de cambio rápido permite reemplazar internos en menos de una hora sin desmontar el cuerpo de la línea
Anillos de sello de obturador en PTFE, PEEK o grafito para cierre estanco en diversos rangos térmicos
Revestimientos de Stellite 6 estándar en superficies de estrangulación para resistir partículas abrasivas y erosión
Flujo descendente recomendado para líquidos; flujo ascendente estándar para vapor, gas y atenuación de ruido
Las emisiones fugitivas por el vástago de las válvulas de control representan un riesgo ambiental y cuantiosas pérdidas operativas en plantas químicas y refinerías. La serie easy-e resuelve este desafío mediante la tecnología patentada de empaquetadura ENVIRO-SEAL™.
Equipada con resortes de disco Belleville que mantienen una carga viva constante sobre anillos de empaque calibrados y vástagos pulidos a espejo, ENVIRO-SEAL mantiene la estanqueidad ante variaciones térmicas y miles de ciclos de carrera, asegurando emisiones por debajo de 100 ppmv.
